复量

在 Simcenter STAR-CCM+ 中，使用复数分布来指定复数所定义的物理量。

例如，当以频率域表示 Maxwell 方程时，电磁场和材料属性（如导电率）变为复量。 请参见谐波时间依赖性。

一般情况下，可以将复数 A 写为实部和虚部形式：

图 1. EQUATION_DISPLAY
A=Re⁡[A]+iIm[A]
(1)

其中 i 是虚部单位，定义为 i2=−1。

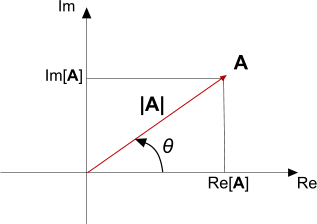

还可以将 A 写为极坐标形式：

图 2. EQUATION_DISPLAY
A=|A|⋅eiθ=|A|(cos⁡θ+i⁢sin⁡θ)
(2)

其中 |A| 是幅值：

图 3. EQUATION_DISPLAY
|A|=(Re⁡[A])2+(Im[A])2
(3)
θ 是相。

复数分布法

Simcenter STAR-CCM+ 支持使用以下方法定义复数分布：
方法关联的分布子节点
复合矩形
可用于以实部和虚部形式指定复数分布（请参见 Eqn. (1)）。
复合矩形 > 实部
将实部指定为标量或矢量分布。
复合矩形 > 虚部
将虚部指定为标量或矢量分布。
复合极
可用于以极坐标形式指定复数分布（请参见 Eqn. (2)）。
复合极 > 幅值
将幅值指定为标量或矢量分布。
复合极 > 相
将相指定为标量或矢量分布。

当定义复数分布时，Simcenter STAR-CCM+ 创建四个场函数以表示其实部、虚部、幅值和相。
