使用分布设置值

使用均匀或正态分布随机设置标量值或矢量值。

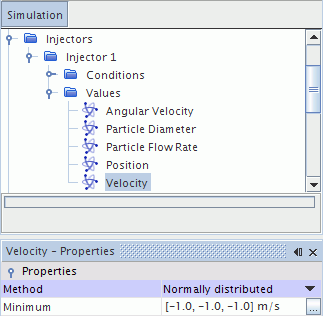

在属性窗口中，选择分布法并输入适当的分布值。

在均匀分布中，每个可能值具有相同的概率 $\frac{1}{n}$ ，其中 $n$ 是可能值的数量。

在正态分布中，每个可能值的概率为

x

p (x)

p (x) = \frac{1}{σ \sqrt{2 π}} e^{- \frac{{(x - μ)}^{2}}{2 σ^{2}}}

(4)

其中是标准偏差，是平均值。 $σ$ $μ$

均匀分布标量分布的属性


最小值	指定标量的最小值。
最大值	指定标量的最大值。

均匀分布矢量分布的属性


最小值	指定矢量的 x、y 和 z 分量的最小值。这些值在文本输入中用逗号分隔。
最大值	指定矢量的 x、y 和 z 分量的最大值。这些值在文本输入中用逗号分隔。

正态分布标量分布的属性


平均值	指定标量的平均值。
偏差	指定标量的偏差。
最小值	指定标量的最小值。
最大值	指定标量的最大值。

正态分布矢量分布的属性


平均值	指定矢量的 x、y 和 z 分量的平均值。这些值在文本输入中用逗号分隔。
偏差	指定矢量的 x、y 和 z 分量的偏差。这些值在文本输入中用逗号分隔。
最小值	指定矢量的 x、y 和 z 分量的最小值。这些值在文本输入中用逗号分隔。
最大值	指定矢量的 x、y 和 z 分量的最大值。这些值在文本输入中用逗号分隔。
