为分布创建表的示例

本节演示如何为分布创建表。

假设必须将一个速度入口指定为 Z 的函数。如果具有几个数据点，则可以创建表并使用它指定速度入口。

首先，在典型文本编辑器中创建并保存表文件（指定 .csv 格式作为文件扩展名）。

即使只需要与一个方向相关的计算，也需要对应于其他两个方向（在二维情况下对应于另一个方向）的列。 因此，“空”列必须包含值为零的项。

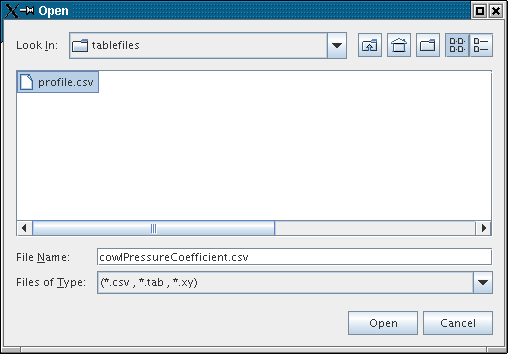

接下来，使用工具 > 表节点将表文件读取到 Simcenter STAR-CCM+ 中。 在此示例中，表文件命名为 profile.csv。

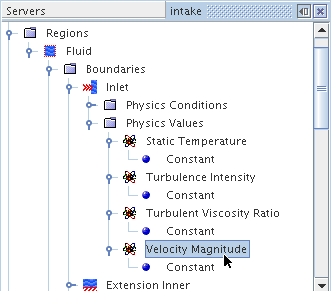

打开区域 > [单个区域节点] > 边界 > [单个边界节点] > 物理值节点，然后选择分布节点（以下屏幕截图中的速度幅值）。

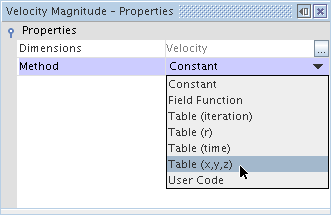

将方法属性设为表格法（以下屏幕截图中的表 (x,y,z)）。

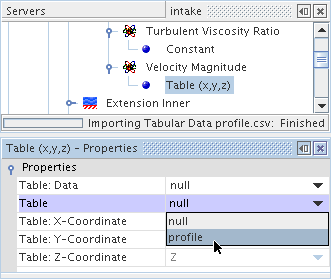

此操作会使分布节点内的方法节点更改为表格法节点。 其标签与下拉列表中的选择相匹配（在此示例中为表 (x,y,z)）。 选择该节点，然后将表属性设为表文件的名称。 在此示例中，名称为 profile。

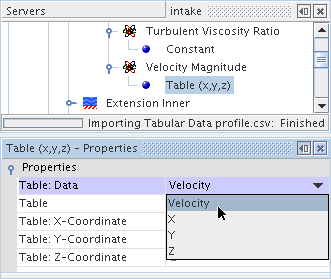

将表：数据属性设为标量值的列（在此示例中为速度）。

当使用表 (x,y,z) 作为表格法时，一旦设置了表和表：数据属性，X、Y 和 Z 坐标的其他属性便为只读状态，因为它们会自动映射到表文件中具有这些标题的列。

这样便完成了使用表设置分布的示例。
