Simcenter STAR-CCM+ provides a Graphical User Interface generally known as the client workspace. This interface appears when you launch Simcenter STAR-CCM+ interactively.
本章说明如何使用 Simcenter STAR-CCM+ 的各种组件，重点介绍用户界面。
在整个模拟树中，Simcenter STAR-CCM+ 提供条件节点及其匹配值节点组。 例如，边界对象具有在其上选择物理条件的子节点和在其上设置物理值的子节点。 这些值是物理量，例如速度、温度或密度。 可更改的特定值取决于在条件中设置的内容。

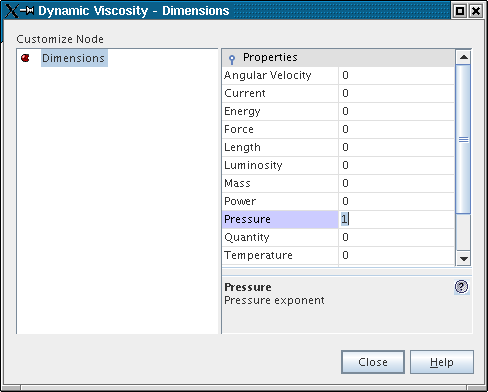

对于模拟树中的各个对象，单击维度属性的属性自定义工具 () 可打开维度对话框。
如果已使用基于 GUI 的任何应用程序（如 Microsoft Word），则可以轻松使用 Simcenter STAR-CCM+ 工作区。
菜单栏是典型的基于 GUI 的应用。 可以使用鼠标或键盘导航菜单栏。
如同菜单栏一样，工具栏是基于 GUI 的典型应用程序，可用于轻松执行最常用的操作。
资源管理器窗格通常停靠在工作区的左侧。
表编辑器结合了模拟树和属性窗口的功能。
在属性窗口中，可以查看和操作选定对象的所有属性。
图形窗口显示可视对象，例如场景和绘图。该窗口还托管互动视图，例如 3D-CAD 视图和表面修复环境。
The Output window gives a precise text description of all developments within the simulation.
Simcenter STAR-CCM+ 支持对大量活动使用按键。
在 Simcenter STAR-CCM+ 中，模拟树中的多个节点需要输入标量或矢量值。例如，在边界或区域定义物理量、指定材料属性或定义运动时，需要输入标量或矢量值。
标量组分表用于指定质量分数或体积分数的多个值，每个值对应混合物的一个元素。
张量分布用于指定多孔阻力等张量。
在 Simcenter STAR-CCM+ 中，使用复数分布来指定复数所定义的物理量。
复合矢量分布法与其他方法不同，它的每个标量分布量节点都是一个占位符。 此功能可以分别为 X 分量、Y 分量、Z 分量指定分布法。
除了常数外，还可以直接输入使用场函数语法的表达式，如 10 * sin(3.14 * $Time)。 这是为计算非常数物理值而创建宏的简便替换方法。
使用均匀或正态分布随机设置标量值或矢量值。
有多种类型的常用表格法，每种方法分别由节点表示。
Simcenter STAR-CCM+ 允许使用多项式指定各种物理量。
通过使用剪贴板或拖放操作，可以从相同类型的另一区域、边界或交界面复制某个区域、边界或交界面的条件和值。
可以同时为不同的区域、边界和交界面设置对应的条件。
表是指 Simcenter STAR-CCM+ 中包含表格数据的对象。
本节介绍在使用 Simcenter STAR-CCM+ 时会遇到的关键概念。
对象是 Simcenter STAR-CCM+ 的关键组件。 它们代表模拟的各个方面，可根据特定问题的需求设置其属性。
The Automation node provides easy access to a number of frequently used automated processes.
在 Simcenter STAR-CCM+ 中，可以使用表达式定义属性值，表达式可通过函数语言（C 编程语言的子集）编写。表达式可以定义数学表达式或执行其他操作，例如，在模拟中从 XY 表对表格数据进行插值。
全局参数包括可一次定义并在多个对象中使用的标量和矢量物理量（例如 120.0 K 或 [0.0, 1.0, 0.0] m）。另一种类型的全局参数是文件，当前用于几何 > 操作和设计管理器中的替换零部件操作。
在 Simcenter STAR-CCM+ 中，可通过场函数访问各种场（在网格单元、节点或边界面处计算的标量或矢量数据）。可使用场函数来可视化计算场、指定边界和区域值或者定义初始条件。
Simcenter STAR-CCM+ 支持灵活且可自定义的工程单位。内置有标准 SI 和 USCS 系统，并且用户可根据需要添加新单位。可以指定物理量并以这些单位中的任何单位显示。只需输入类似 "80 mph" 的内容，即可使用新单位指定各个物理量。
模拟操作可用于在 Simcenter STAR-CCM+ 中自动执行求解过程，而无需使用 Java 宏。条件和循环操作提供了许多编程语言所共有的基本逻辑控制。
In Simcenter STAR-CCM+, staged physics allows you to store multiple configurations of physics settings and apply them in sequence during a simulation. Simulation operations provide the framework in which physics stages are applied.
体形状是一个封闭的几何图形，其形状可以是方块、圆锥体、圆柱体或球体。
The simulation guide is a single embedded document that you can edit within a simulation file. This document can contain formatted text, tables, images, and hyperlinks to nodes in the Simcenter STAR-CCM+ object tree or external web resources.
模板模拟文件用于定义预配置的设置，以用于新模拟。当与基于查询的选择结合使用时，模板文件提供了强大技术，可自动对类似几何进行重复分析。
脚本编制可用于通过自动执行重复任务提高工作效率。
通过用户程序，可使用以编译语言（如 C、C++ 或 Fortran）编写的函数来自定义 Simcenter STAR-CCM+。
使用插件管理器能够安装和管理 Simcenter STAR-CCM+ 的 NetBeans 模块。
模拟助手在 Simcenter STAR-CCM+ 用户界面 (UI) 中提供了可视化工作流。
文档的此部分演示了 Simcenter STAR-CCM+ 如何用于特殊应用工具和项目。
