偏移边模式

通过此模式，可使已定义的源边偏移到目标面上。这些边将压印到目标面上，从而可以量身定制表面拓扑。

  1. 在全局工具面板中，单击 （偏移/压印选定边）。
  2. 在边创建模式选项中选择偏移边。

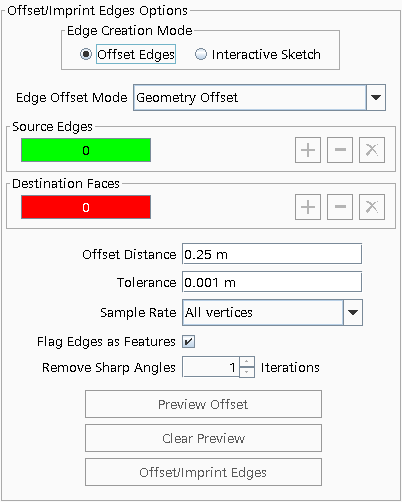

    下图显示偏移边模式下的偏移/压印选定边工具。

工具在三种模式下运行：
  • 坐标偏移 - 用于根据相对坐标偏移值来偏移边，例如在 X 方向上将边投影 2mm。此模式适用于符合坐标系（基准坐标系、局部笛卡尔坐标系、局部圆柱坐标系和局部球坐标系）的常规几何（方框和管）。在此模式下，可以在预期进行压印的部件中的任何位置定义目标面。
  • 投影偏置 - 用于根据源边与目标面之间的最短距离或源边与目标面之间的指定坐标方向投影每个源边。此模式适用于偏置边与目标面之间的空间为可变距离的拓扑。对于此模式，源边不应是目标面的一部分。
  • 几何偏移 - 用于根据局部节点条件投影每个源边。此模式适用于不一定符合任何坐标系的复杂拓扑和有机拓扑，例如螺旋桨叶片的后缘。几何偏移模式具有在一次操作中执行多个投影的独特优势，因为投影方向从目标面中隐含，而不是单个坐标方向。
在某些情况下，以上所有模式可能为相同的输入生成相同的结果，但其他情况下的结果却大相径庭。这取决于选定的局部拓扑和坐标系。
  1. 要为源边和目标面选择边，在图形窗口中选择一组边或面，然后单击
    在图形窗口中，添加到源边的边显示为绿色，添加到目标面的面则显示为红色。可对不同的边或面集重复此操作多次。
  2. 可以通过在显示中选择它们并单击源或目标的 来移除边或面。
  3. 要从源或目标移除所有面，单击 。
  4. 在偏置/压印边操作面板中，定义边偏置模式和相应的属性：
    • 对于坐标偏置和几何偏置模式，将偏置距离设为偏置/压印边所依据的距离。
    • 对于投影偏置模式，设置投影方法和投影方向。

      仅当投影方法设为指定方向时，才需要投影方向。

  5. 在容差框中，输入边压印容差值（默认值 0.01 m）。
  6. 如果要控制节点的投影，则选择采样率的选项之一。请参见采样率。
    对于高质量的表面，默认行为（全部节点）在投影边的连续性/光顺性方面可提供最一致的结果。但是，根据局部面网格质量和三角形尺寸从一个面到下一个面的变化，其他采样率可能更合适。跳过更多节点时，遇到反转边（结果中相互交叉的边）的机会降低。

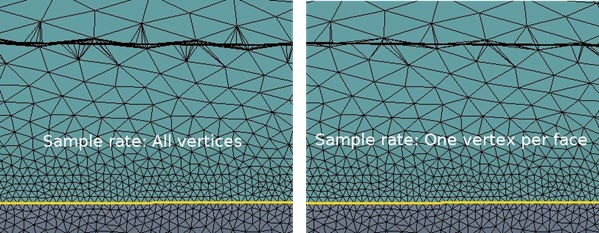

    对于复杂几何，可能需要一些迭代才能获得良好的结果，特别是通过使用不同的采样率选项。以下示例显示了采样率对包含网格重构的网格表面产生的效果比较，该网格重构在高梯度区域到低梯度区域之间的差异很大。尽管这两个采样率都提供良好的投影结果，但每个面一个节点结果的压印的三角形化减小使得其成为更好的选择 - 因为结果包含的三角形较少，而边保真度不会明显损失。在下游网格器中使用时，这需要的清理更少。

  7. 要将边标为部件曲线，激活将边标记为特征选项。
    如果决定将压印边标记为曲线，则会为名为“表面修复偏移边”的部件创建新部件曲线对象。为该部件创建的所有进一步曲线将重新使用该部件曲线对象。退出修复后，可以决定重命名部件曲线对象和/或将曲线分成更小的组。
  8. 对于几何偏置模式，如果要移除反转边投影，将移除锐角选项设为所需的值。
    移除锐角选项的范围是 0 到 5 次迭代，大多数拓扑需要两到三次迭代才能移除反转边。反转边投影是表面爬行路径相互交叉的结果。对于包含高度弯曲的凸型源边定义以及低质量起始三角形的拓扑，通常会出现这种情况。
  9. 设置属性后，要在执行偏移操作之前可视化初始边投影的结果，可单击“预览偏移”。
    此预览偏移选项对于复杂几何非常有用，因为可以在尝试生成结果时节省很多时间。该选项还可用于验证输入值是否合适，并在执行投影之前运行对输入子集要求的所有预检查。
  10. 如果对预览结果不满意，单击清除预览，然后在重复该流程之前更新输入设置。
  11. 要执行此操作，单击“偏移/压印边”。

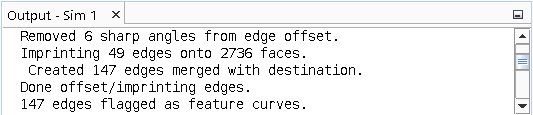

    完成后，输出窗口将显示操作的反馈。

    在某些情况下，在预览和/或偏移边执行过程中，可能会看到警告信息，指示输出窗口中跳过了某些节点，如下所示：
    Warning: Projection not possible for vertex 7900. Skipping this vertex.
    此警告表示指定节点无法获得良好的投影结果，因此不包含在用于为边压印创建边的最终投影结果中。跳过节点的一般根本原因是源/目标区域中的表面质量差。如果只跳过了一小部分节点，则通常不是问题，仍然可以获得好的结果。但是，如果由于跳过了太多节点而无法达到预期结果，则以更高的保真度对表面进行网格重构并重试投影。
    在某些场景中，可能会遇到反转边。这些边通常是由于源边的节点相对于整个三角形尺寸而言过于紧密地堆积在一起造成的。从每个相邻节点计算的目标矢量会导致新边链自行打开（反转）。针对每个链的计算结束时将包括总体评估。如果反转次数大于投影节点总数的 20%，则显示以下警告：
    Warning: The inverted edge count is significant for this edge chain. The offset edge results may not be good.
         Improve the surface quality or try a different sample rate to improve the projection result.
    在大多数情况下，此问题无关紧要，仍可获得良好的偏移结果。但是，如果需要更好的偏移，则应对表面进行网格重构，或者使用输入节点更少的采样率。通常，每个面一个节点采样率选项可能会给出最少数量的反转边。
