交互式草图模式

此模式用于直接在目标面上定义手绘草图。然后将压印草图，以用于在表面上定义控制曲线或约束。

  1. 在全局工具面板中，单击 （偏移/压印选定边）。
  2. 在边创建模式选项中选择交互式草图。

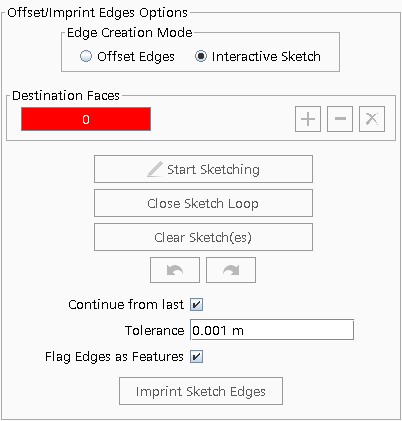

    下图显示交互式草图模式下的偏移/压印选定边工具。

  3. 要为目标面选择面，在图形窗口中选择面，然后单击
  4. 要移除面，在图形窗口中选择面，然后选择 。
  5. 要移除所有面，单击 。
    如果在草图操作期间移除所有面，草图将变为无效，草图选项将重置。
  6. 创建草图：
    1. 单击开始绘制草图，然后在图形窗口中的目标面上选择起点。

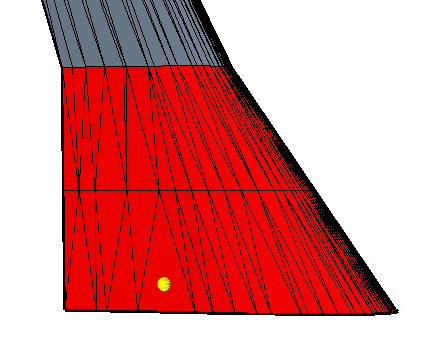

      在图形窗口中，黄色球体表示创建的最后一个草图点。对于复杂的草图形状，建议分阶段创建形状，在每个阶段结束时执行压印操作，以增量创建所需的边定义。

    2. 依次在图形窗口中的目标面上选择每个所需的草图点位置。

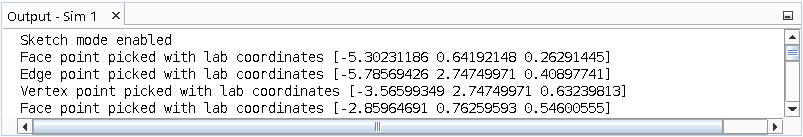

      在草图模式下，通过激活和停用图形窗口底部的选择控制按钮，可以将草图点捕捉到最近的面、节点或边。每次选择点时，相应的点类型和坐标都会显示在输出窗口中。

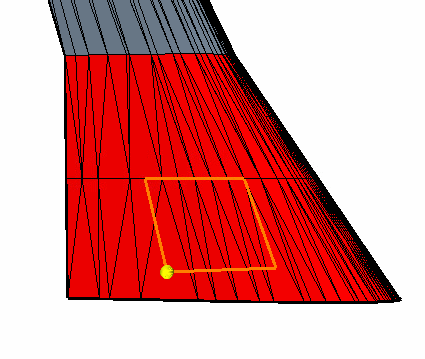

    3. 要闭合草图环，选择闭合草图环。


      请勿尝试手动闭合草图。如果闭合草图点与第一个草图点重合，则不会将草图视为闭合。草图环闭合后，将开始新的断开草图，并在选择新的起点时在输出窗口中显示以下消息：
      Info: Last sketch was closed and cannot be added to. Starting a new Sketch
    4. 选择停止绘制草图。
      或者，要禁用草图模式，可在编辑对话框中切换到其他工具。
  7. 要在相同面上开始新的草图而不闭合上一个草图，停用从上一个继续选项并选择开始绘制草图。
    如果要连接新的草图点，确保在图形窗口中选择新的起点后重新激活从上一个继续选项。
  8. 要清除整个草图，单击清除草图，然后在是否确定？窗口中选择是。
  9. 要移除最后一个草图点，单击 （撤消上一个草图点）。
  10. 要重新应用最后一个草图点，单击 （重做上一个草图点）。
  11. 指定压印属性：
    1. 在容差框中，输入边压印容差值。
      选定的容差值可能会影响草图定义的保真度。因此，压印边可能不完全匹配输入草图预览。
    2. 要将边标为部件曲线，激活将边标记为特征选项。

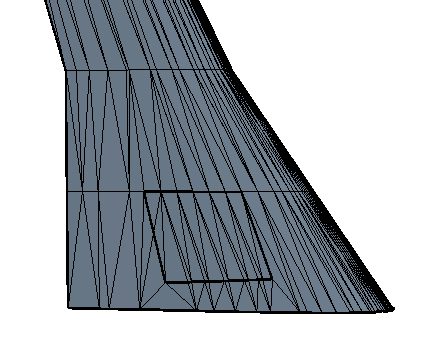

  12. 要执行此操作，单击压印草图边。

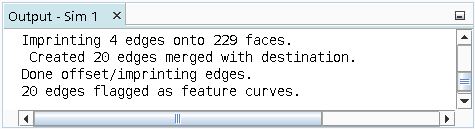

    完成后，输出窗口将显示操作的反馈。

  13. 如果压印的草图不正确，单击 （撤消）
