显示参数

可以将现有尺寸作为设计参数显示，并重命名此参数。如果要直接控制模型尺寸而不编辑对应的特征，或者如果要根据选定的尺寸来定义其他变量，可使用此方法。

将现有尺寸作为设计参数显示时，在 3D-CAD 特征树的设计参数管理器节点中，将相应地放置一个节点。通过此节点，可在定义其他模型属性时将尺寸用作变量。此外，还可以通过更改关联设计参数的值来编辑尺寸值。

可采用两种方法显示设计参数：

删除包含显示尺寸的特征时，不会删除关联的设计参数。相反，它将重新归类为用户自定义的设计参数。

从特征显示参数

要将特征尺寸作为设计参数显示：

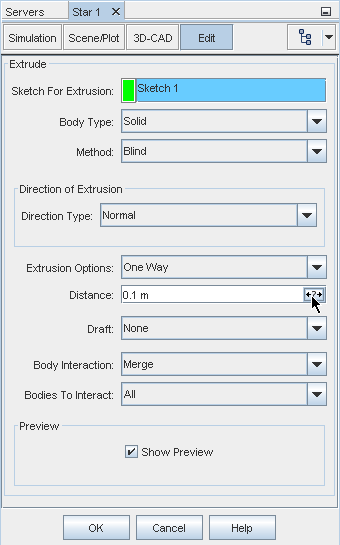

  1. 在对应的特征对话框中，单击 （显示参数）按钮。

    此时将显示设计参数对话框。

  2. 激活显示参数以确认要显示此尺寸。
  3. 在名称字段中，输入设计参数的名称。
  4. 单击确定。
注如果取消创建特征，则设计参数节点仍存在于模型树中。要撤消该过程，需隐藏该参数。

下面是可作为设计参数显示的特征尺寸的示例：

  • 拉伸或拉伸剪切特征的距离
  • 旋转或旋转剪切特征的角度
  • 圆角特征的半径
  • 倒角特征的距离

从草图实体显示参数

可以创建一个变量定义草图实体尺寸的大小，同时作为设计参数。要显示该尺寸：

  1. 将尺寸应用于草图实体，或者编辑现有尺寸。
    此时将显示尺寸对话框。

  2. 激活显示参数。
  3. 在名称字段中，输入设计参数的名称。
  4. 单击确定以显示参数。

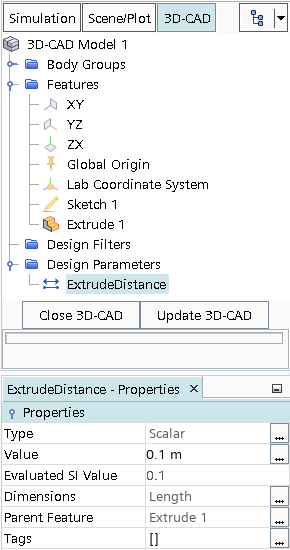

设计参数节点将添加到 3D-CAD 模型树的设计参数管理器节点下。

显示特征的设计参数的图标以蓝色显示。

注如果取消创建特征，则设计参数节点仍存在于模型树中。要撤消该过程，需隐藏该参数。
