输出表参考

输出表属性

设计#

显示设计研究中设计的标识编号。

名称

显示设计的名称。

状态

显示设计的运行状态。包括以下状态：

• 无图标：此设计尚未开始。
• 此设计已排入队列，等待在选定计算资源上运行。请参见：Compute Resource Reference。
• 此设计已提交，并在Job Manager资源的队列中等待。
• 此设计已分配以运行。
• 此设计已开始运行。
• 此设计正在运行。此状态包括更新 CAD 数据和参数值、网格化和求解。
• 此设计已执行。
• 此设计正在处理输出。
• 此设计已成功完成。
• 此设计失败。
• 此设计已分半运行 - 之前所用步长的一半。仅适用于智能扫掠研究。

将光标悬停在图标上时，状态信息也会显示在工具提示中。例如：

• 已在默认直接资源上排队：







• 在提交在作业管理器资源上：








此状态信息非常有用，尤其是当设计在多个计算机资源（例如，本地 CAD 更新）上运行时。

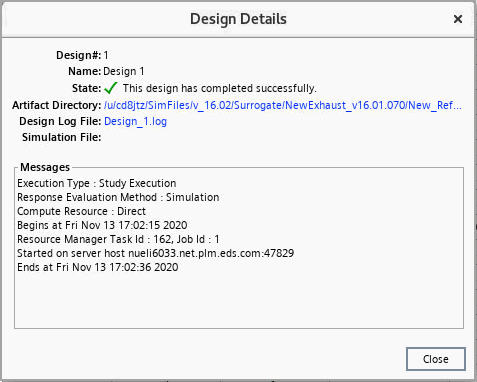

状态信息也会完全记录在设计细节中，通过右键单击表中的设计条目并选择显示设计细节可访问这些信息：

在大多数情况下，状态 和 变化非常快，以至于在 GUI 中不会注意到它们。

性能（不适用于 DOE 和 CAD 强度研究）

显示设计的性能值，通过这些值可对设计评级。性能值的公式由 Eqn. (547) 给出。

参数/响应

显示各自的输入参数或响应的值。

输出表过滤查询规则

以下过滤运算符适用于用户自定义的设计集的输出表中的设计属性：

输出表右键单击操作

在输出表中右键单击特定设计的行时，可执行以下操作：

显示设计细节

打开设计细节对话框。

打开场景 > [场景] > [快照]

可用于创建新场景快照或打开先前为选定设计创建的场景快照。请参见快照。

打开绘图 > [绘图] > [快照]

可用于创建新绘图快照或打开先前为选定设计创建的绘图快照。请参见快照。

设置设计集 > [设计集]

可用于将选定设计分配给新设计集或先前创建的设计集。使用 <Ctrl>，可以选择多个设计并将其分配给设计集。

重新运行设计

重新运行选定的设计。使用 <Ctrl>，可以在设计研究中选择和重新运行多个设计。有关详细信息，请参见重新运行选定的设计。
