从草图平面导出坐标系
可以在 3D-CAD 中导出草图平面的坐标系，以便在 Simcenter STAR-CCM+ 中使用。这样，该坐标系将在下作为局部坐标系列出。
要导出坐标系：
右键单击 3D-CAD 对象树中的草图平面，并选择导出坐标系。

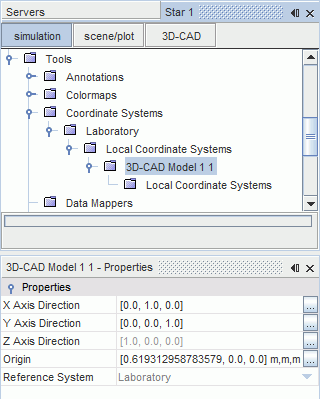

将创建一个新的局部笛卡尔坐标系，且该坐标系将添加到基准坐标系的局部坐标系文件夹中。 此局部坐标系将链接到 3D-CAD 中的原始草图平面的坐标系。

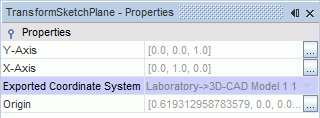

在草图平面的属性窗口中，导出的坐标系属性将确认已成功导出坐标系。
| 注 | 如果在 中更改坐标系的设置，则所做的更改将在下次更新 3D-CAD 模型时丢失。 但是，如果在 3D-CAD 中修改草图平面，则导出的坐标系会自动随所做的更改而更新。 |
不能直接从 3D-CAD 中创建圆柱坐标系或球坐标系。 相反，应在对象树中，从导出的局部坐标系开始创建这些坐标系。
