在总结表中高亮显示选定面

可以使用编辑相连的表面工具标识与选定面对应的表条目。

要在总结表中高亮显示选定面，应先生成相连表面诊断。 然后，可以在图形窗口中选择所需的面，并单击高亮显示已选内容。 此选项将在总结表中高亮显示相应的条目。

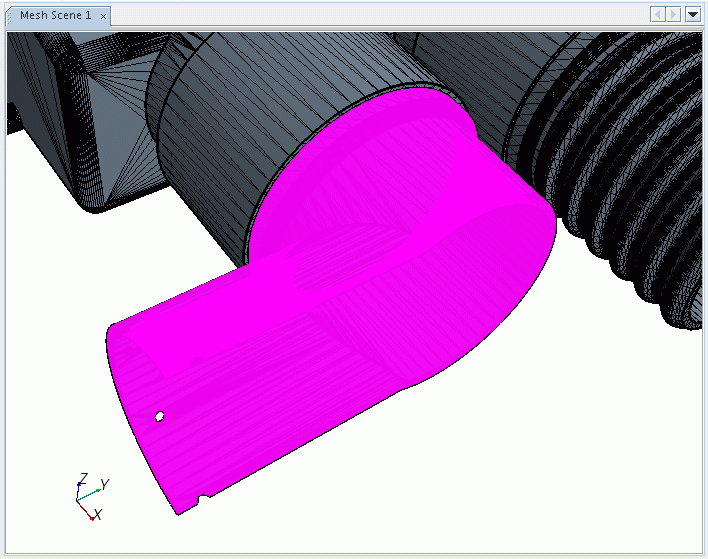

以下示例显示了零部件表面上的选定面。

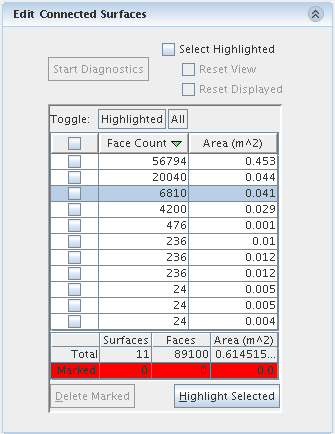

  1. 单击高亮显示已选内容后，将高亮显示表条目，指示该面所属的相连表面组。

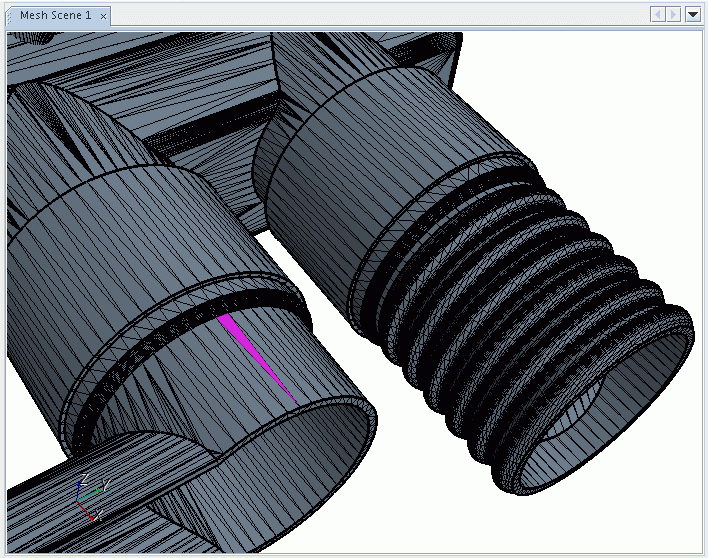

  2. 如果还激活了选择高亮显示内容选项，则整个相连表面将在图形窗口中高亮显示。
