使用总结表删除不需要的表面

可以使用编辑相连的表面工具标识和删除不需要的表面。

要使用总结表删除不需要的表面，应先生成相连表面诊断。 随后可以使用以下方法在总结表中将表面标记为删除：

  • 在左列中勾选相应的复选框
  • 单击并高亮显示所需的表行（使用 <Shift> 键和 <Ctrl> 键进行多选），然后单击表顶部切换旁边的高亮显示

也可以使用切换旁边的全部按钮切换所有表面的当前状态。 也就是说，任何标记的表面都将变为取消标记状态，而任何取消标记的表面都将变为标记状态。 要将所有表面标记为删除，可以勾选最左侧列标题中的复选框，从而一次标记和取消标记所有表面。

将表面标记为删除会使表面在图形窗口中显示为红色。 该工具也会在组合框的底部汇总标记的表面。

  1. 标记所需的所有表面后，单击删除已标记内容以删除这些表面。
    如果意外地删除了表面，可以使用取消操作。

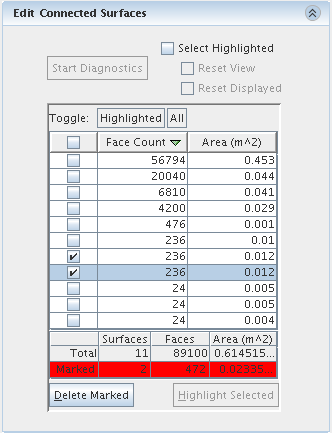

    以下示例显示了两个标记的表条目，从而使相应的表面显示为红色。

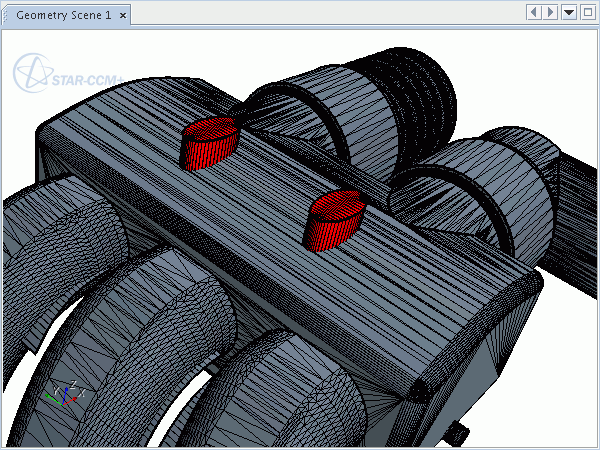

    这些标记的表面在图形窗口中如下所示。

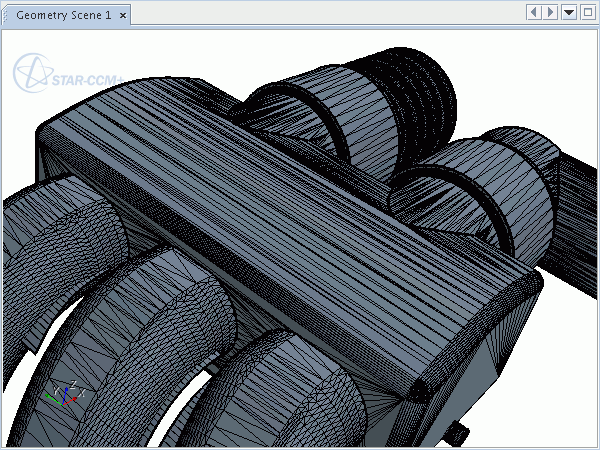

  2. 单击删除已标记内容将从零部件上删除这些表面。
