使用总结表选择表面

可以使用总结表在图形窗口中选择零部件表面，以便定位和评估每个相连表面。

要使用总结表选择表面，应先生成相连表面诊断。 然后激活选择高亮显示内容选项，这会在图形窗口中高亮显示选定的表条目。

此外，还可通过以下两个选项进一步帮助识别和确定相连表面：

  • 重置视图将重置视图以放大显示的面、边和节点
  • 重置显示内容会将显示的面、边和节点重置为错误和两个相邻对象
  1. 如果使用重置显示内容，可以通过单击显示控制中的显示所有面重新显示整个零部件。

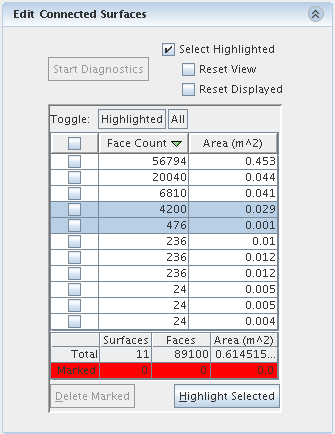

    下例显示两个高亮显示的表条目（选择高亮显示内容选项已激活，可选择相应的表面）。

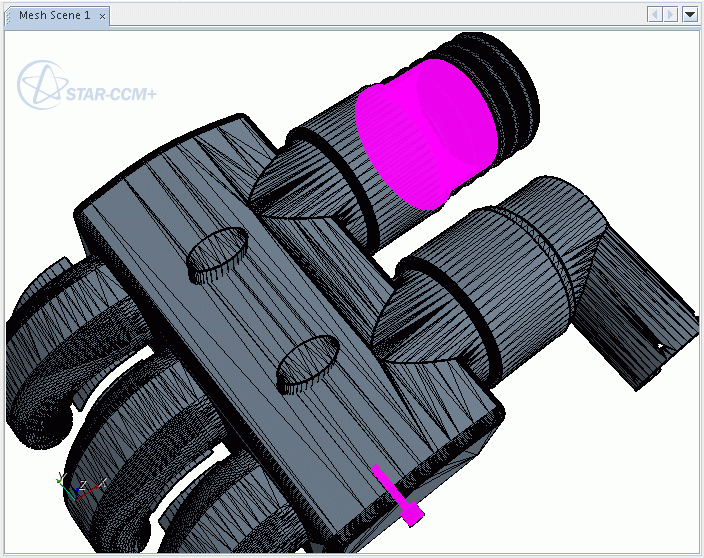

    选定的表面显示如下：

  2. 要取消选择面，可在场景中空白区域的任意位置单击，或单击选择控制中的选择“无”。
