约束类型

重合约束强制草图实体上的点与草图平面上的另一个草图实体重合。 第二个草图实体可以是线、圆、圆弧或另一个点。 可以在两个圆弧之间应用重合约束，使这两个圆弧共享中心点和半径。

共线约束强制选定的草图实体位于同一条无限长的线上。 只能将共线约束应用于线。 应用约束时，一条线保持其位置，而第二条线移动以满足约束要求。 可以将此约束一次性应用于任意数量的草图实体。

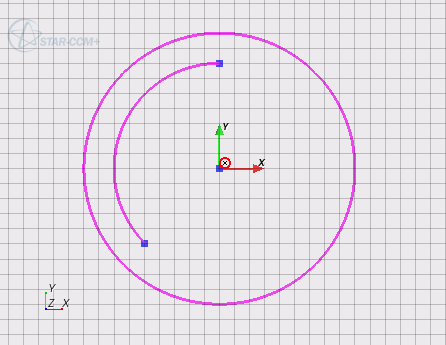

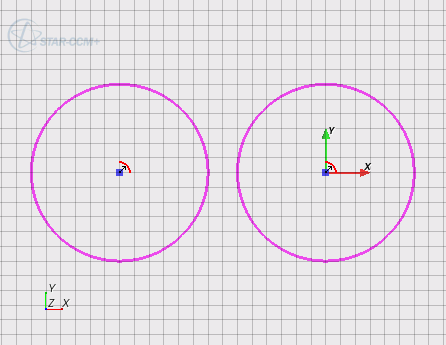

同心约束强制选定的草图实体共享中心点。 可以将同心约束应用于圆、圆弧和椭圆。 还可以在这些草图实体与一个点之间应用同心约束，这会强制圆/弧/椭圆的中心点与该点重合。 可以将此约束一次性应用于任意数量的草图实体。

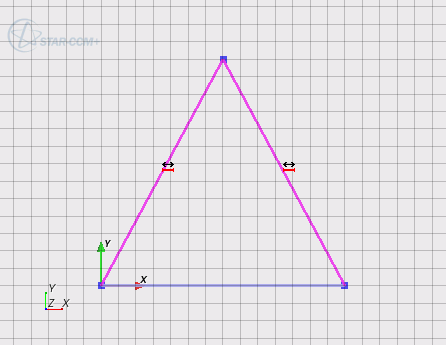

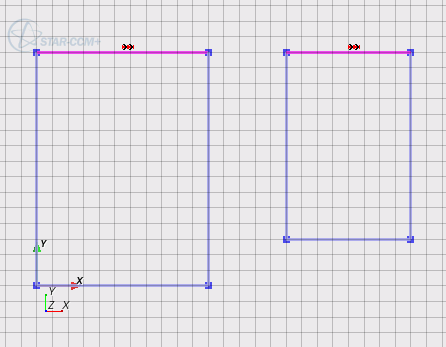

等长度约束强制选定的线草图实体具有相同长度，并且只能应用于线。 可以将等长度约束与长度尺寸一起使用，这会固定两条线的长度。 可以将此约束一次性应用于任意数量的草图实体。

等半径约束将选定圆形草图实体的半径设为相等。 可以将此约束应用于圆和圆弧草图实体。 要指定控制半径大小的圆，在应用等半径约束之前将半径尺寸应用于该特定圆。 可以将此约束一次性应用于任意数量的草图实体。

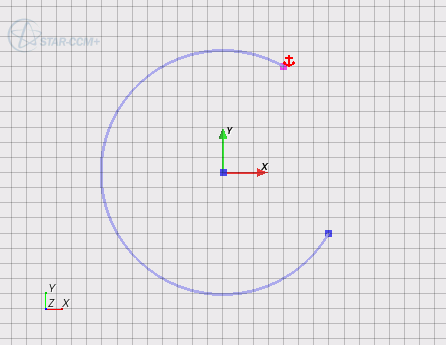

固定约束将定位选定草图实体在草图平面上的位置。 可以将固定约束应用于点、圆、圆弧、椭圆和样条曲线点。 将此约束用于圆形草图实体时，它会自动应用于中心点。 要固定圆形实体的大小，应用半径尺寸。 要固定线草图实体的位置，在线的起点和终点处应用固定约束。 可以将此约束一次性应用于任意数量的草图实体。

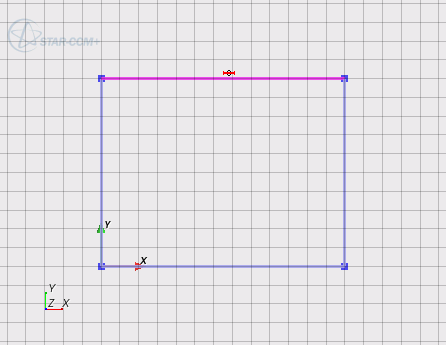

水平约束将线草图实体与草图平面上的局部 X 轴对齐。 在大多数情况下，线的起点会移动以满足约束，但此行为取决于已应用于草图的约束和尺寸。 在应用约束时线的长度可以更改（除非应用长度尺寸）。 可以将此约束一次性应用于任意数量的草图实体。

垂直约束将线草图实体与草图平面上的局部 Y 轴对齐。 在大多数情况下，线的起点会移动以满足约束，但此行为取决于已应用于草图的约束和尺寸。 在应用约束时线的长度可以更改（除非应用长度尺寸）。 可以将此约束一次性应用于任意数量的草图实体。

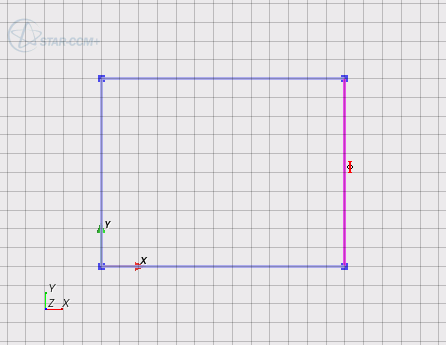

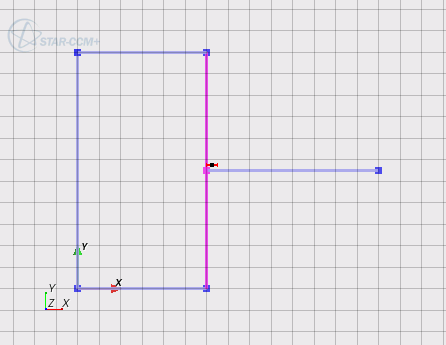

中点约束强制点草图实体位于一条线的中点上。 可以在一个点与一个线草图实体之间应用中点约束。

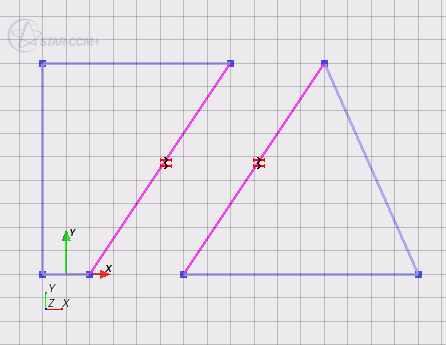

平行约束强制选定线草图实体平行。 无法将平行约束应用于相互成直角的两条线。 可以将此约束一次性应用于任意数量的草图实体。

垂直约束强制两个线草图实体相互成直角。 不能将垂直约束应用于两条平行线。

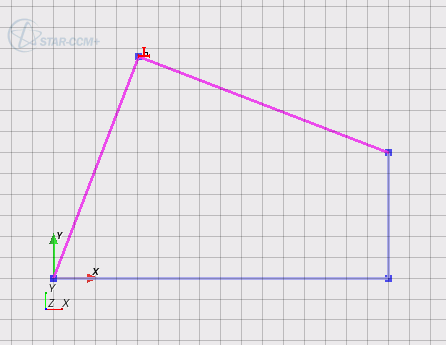

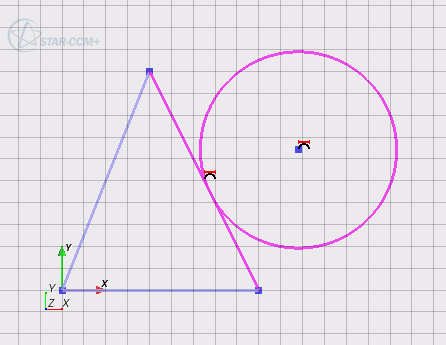

相切约束强制（圆形、椭圆或线草图实体的）边与选定的圆、圆弧或椭圆相切。 可以将此约束应用于圆、圆弧、椭圆或线草图实体。

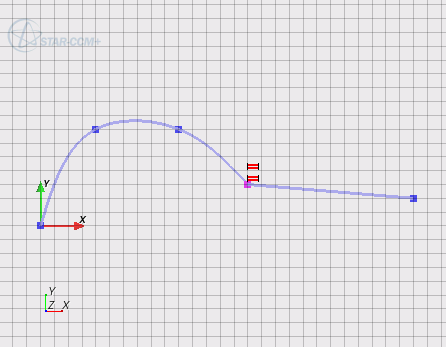

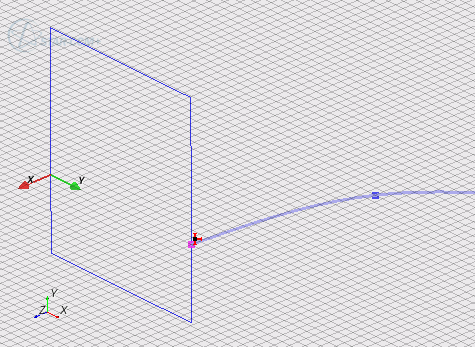

两个草图平面相交时，可以在点草图实体（来自活动草图）与边草图实体（来自参考草图）之间应用穿刺约束。 此类型的约束强制点草图实体对边草图实体进行穿刺。 此功能在创建扫掠和导向放样时十分有用，因为它可确保导向草图与轮廓草图之间重合。
