应用广义圆柱体网格生成器

选择多面体或四面体网格生成器后，可在自动网格操作中选择广义圆柱体网格生成器。选择广义圆柱体网格生成器以后，任何面控制都会为层数和延伸函数选择显示定制选项。

已导入的几何必须分割为至少两个零部件表面，以使广义圆柱体网格生成器能检测到圆柱零部件表面。候选零部件必须有一个零部件表面包含圆柱体侧面而不是端面，网格生成器才可识别该候选零部件为圆柱体。如果零部件的某个零部件表面同时包含端面和侧面，则网格生成器不会将该零部件识别为圆柱体。

建议在源 CAD 几何或在导入后的 3D-CAD 中命名不同的面。或者也可在几何 > 零部件节点下直接操作零部件表面。

要执行基于零部件的网格操作设置广义圆柱体网格生成器：
  1. 右键单击几何 > 操作，然后选择新建 > 网格 > 自动网格。

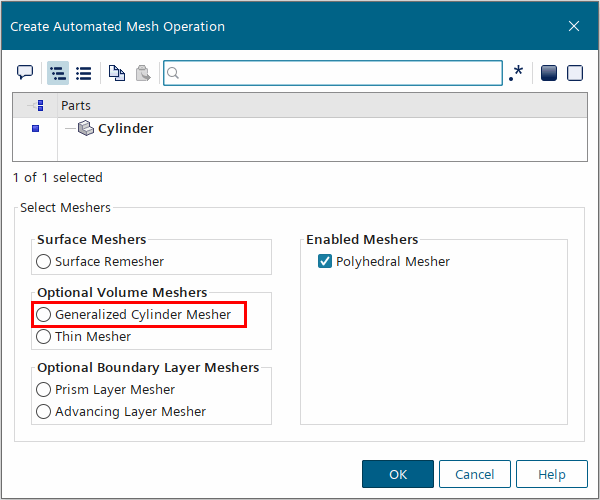

  2. 在创建自动网格操作对话框中：
    1. 选择要进行网格化的零部件。
    2. 从面网格生成器中，选择表面重构。可以选择添加自动表面修复。
    3. 从核心体网格生成器中，选择多面体网格生成器或者四面体网格生成器。
    4. 如果要对具有有限体积求解器的内部流体建模，建议还要选择棱柱层网格生成器。
    5. 从可选体网格生成器中，选择广义圆柱体网格生成器。


    6. 单击确定。
  3. 将零部件分配给区域。请参见区域布局工作流。
  4. 要检查哪些零部件表面被识别为圆柱体，执行下述操作：
    1. 右键单击自动网格节点，然后选择执行表面网格生成。
    2. 右键单击自动网格 > 网格 > 广义圆柱体网格生成器，然后选择执行圆柱体自动检测。
如果要指定局部细化区域以生成高质量网格，可以使用自定义控制。
  1. 要为广义圆柱体网格生成器创建面控制：
    1. 右键单击操作 > 自动网格 > 自定义控制节点，然后选择新建 > 面控制。
    2. 在属性窗口中，为零部件表面选择适当的表面。
    3. 选择面控制 > 控制 > 广义圆柱体，并将广义圆柱体网格生成器设为自定义或者禁用。
    4. 如果选择了自定义，则可优化由广义圆柱体网格生成器生成的网格特性：
      1. 选择控制 > 广义圆柱体 > 自定义。
      2. 激活以下两选项或两者之一：
        • 自定义层数
        • 自定义延伸
      3. 展开值 > 广义圆柱体并设定所需的值。有关详细信息，请参见基于零部件的广义圆柱体自定义控制。
