广义圆柱体网格生成器准则

示例 1。改进表面定义

广义圆柱体网格生成器需要准确定义表面，以标识圆柱体边界。要在使用广义圆柱体网格生成器之前改进表面定义，需缩小表面尺寸。如果网格生成器仍无法生成体网格，则基础几何不适合圆柱体网格化。

示例 2。在所有边界上设置相同的表面尺寸

要生成高质量的面网格，入口和出口边界的节点密度必须与部件曲线上的节点密度相匹配。如果在入口或出口边界上激活“自定义表面尺寸”属性，且入口或出口边界的表面尺寸与圆柱体边界的表面尺寸不同，则创建的面质量较差。要解决此问题，停用所有边界上的“自定义表面尺寸”属性，或者将每个边界的自定义表面尺寸设置设为相同的值。

示例 3。如果圆柱体半径不是常数，确保圆柱体长度至少是半径变化的三倍

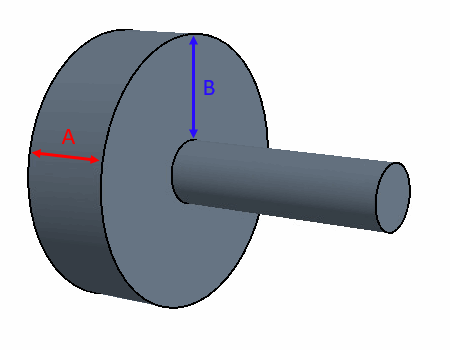

如果圆柱体长度不够，则广义圆柱体网格生成器不执行操作。如果无法相应调整几何，则为薄体圆柱体停用广义圆柱体网格生成器。例如，在以下几何中，距离 A 的长度不是距离 B 长度的三倍。要成功对此几何进行网格化，可增加 A 的长度，或停用薄体圆柱体中的广义圆柱体网格生成器。

示例 4。确保每个圆柱体边界均为完整圆柱体

如果多个边界表示一个圆柱体，则合并边界以形成完整的圆柱体。
