为广义圆柱体网格生成器准备边界

使用广义圆柱体网格生成器之前，生成高质量的面网格，并将每个圆柱体指定为单独的边界。

如果不以这种方式准备模拟，则广义圆柱体网格生成器可生成质量较差的体网格或无法生成。 请参见广义圆柱体网格生成器准则。

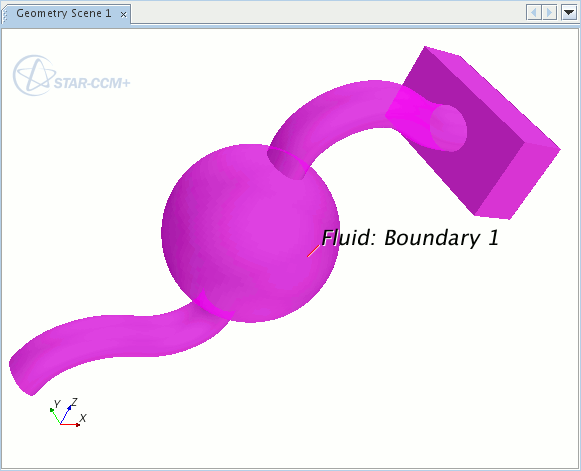

以下示例中所示的几何包含两个圆柱管道，它们是广义圆柱体网格化的最佳候选体。 但是，在本例中，几何定义为单一边界，所以广义圆柱体网格生成器无法识别管截面。

要使广义圆柱体网格生成器可以识别管道，必须使用 Simcenter STAR-CCM+ 中提供的一个或多个分割工具将它们分隔为单个边界。

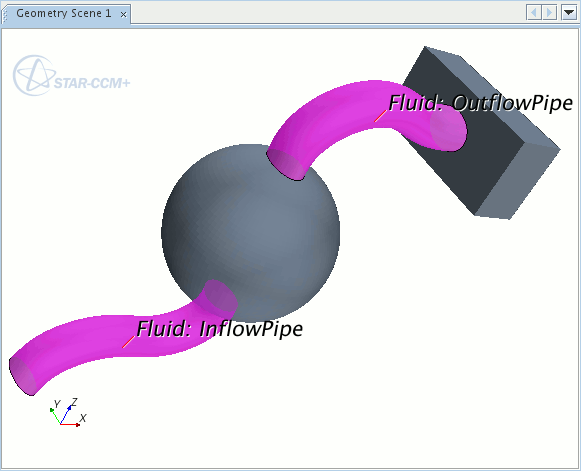

管截面现在定义为单独的边界，广义圆柱体检测工具可用于评估是否可将它们网格化为广义圆柱体。

目前，广义圆柱体网格生成器不会自动识别其边界为交界面的圆柱单元。 要使用包含广义圆柱体网格的交界面，首先生成体网格，然后创建交界面。

广义圆柱体网格生成器区域的圆柱边界上的交界面无法生成包含使用其他体网格生成器网格化的区域的共形网格。

但是，广义圆柱体网格生成器可自动生成包含任何填充圆柱体空心部分的区域的共形交界面。
