广义圆柱体网格生成器要求
对于广义圆柱体网格生成器，需要满足许多要求，然后才能成功执行网格生成器。
广义圆柱体网格生成器可自动检测适合广义圆柱体网格化的边界，并对其进行网格化。以下条件用于标识合适的边界：
- 圆柱体的轴长度必须大于 0.0015 m。

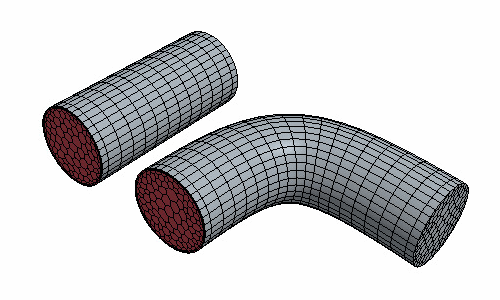

- 对于源和目标边界，两个端盖的边界边之间不得存在锐角。对于侧面，必须从源平滑过渡到目标。例如，将接受平滑弯曲，但不接受带边的角。

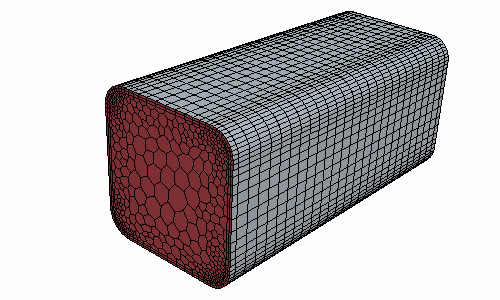

- 圆柱体横截面的边必须平滑。例如，系统会接受具有圆角的正方形。但不接受具有锐角的正方形。

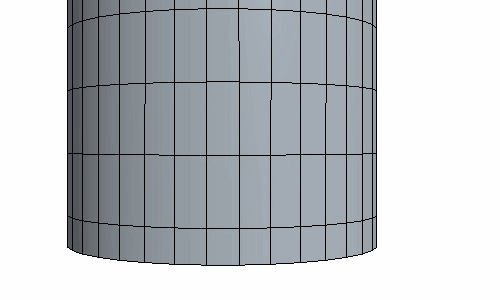

- 如果圆柱体的端盖已三角形化，则三角剖分必须接近平面。定义圆柱体的起始和结束的闭合环可以略微为非平面。

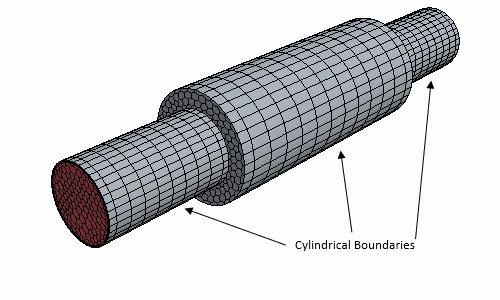

- 圆柱体的横截面可以发生突变，前提是将每个圆柱表面指定为单独的边界。

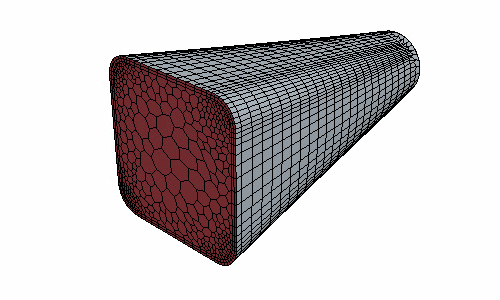

- 沿圆柱体长度的尺寸和形状可能会变化，但过渡必须平滑。

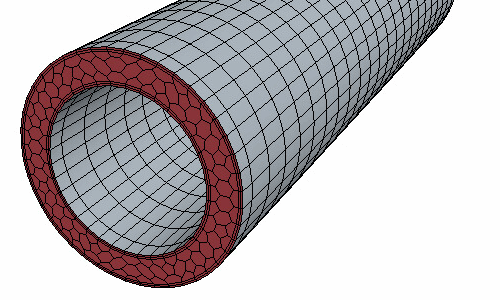

- 圆柱体内部必须为空。不接受具有空穴的圆柱体或封闭在圆柱体内的内部结构。接受完全中空的圆柱体，如厚壁管，前提是将圆柱体的内表面和外表面指定为圆柱边界。
如果广义圆柱体网格生成器未标识任意合适的边界，输出窗口中将显示以下消息：
候选圆柱体：0
用于封装圆柱截面一端或两端的体积控制可间接影响广义圆柱体网格生成器。在体积控制中指定自定义表面尺寸之后，该尺寸可确定广义圆柱体网格生成器使用的圆柱体端环上的节点数量。
如果广义圆柱体网格生成器无法使用六面体网格单元层来创建网格，则会恢复为使用多面体网格。
