导出场

可以将衍生瞬态场数据导出为 Matlab .mat 文件。

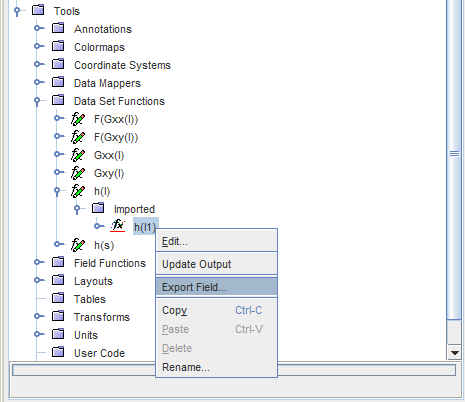

要指定 .mat 文件的名称和位置，右键单击函数节点，选择导出场...，然后完成对话框。

h(l1) 节点属性


零部件	包含从中提取场函数 1 的位置的线零部件。
数据表面 1	场函数 1 的提取表面。
场函数 1	从此标量场函数中提取信号。
表示	选择一个表示以指示来自 `.trn` 或 `.simh` 的数据。
更新可用	导入历史的更新是否处于活动状态。
	激活	更新处于活动状态。
	停用	更新处于不活动状态。此状态是默认设置。

可导出的场数据


VERSION	文件的版本字符串。
X, Y, Z	文件中的点样本的位置分量。
X_UNITS, Y_UNITS, Z_UNITS	文件中的点样本的位置分量单位。
S	与点关联的系列样本。
S_UNIT	与每个点关联的系列样本的单位。
M_TITLES	文件中存储的每个场的标题。
M_UNITS	文件中存储的每个场的单位。
Field<i>_<j>	每个点样本的第 i 个场的第 j 个样本。
