通用特征操作参考

下面是 3D-CAD 中的节点通用的操作：

注无法编辑、删除或重命名三个默认草图平面。

编辑特征

通过编辑特征，可以更改特征的基础属性，如旋转角度、草图尺寸或选定体。要编辑特征：

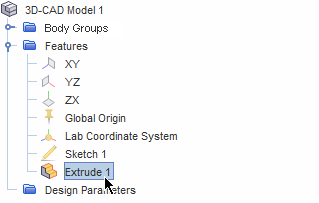

  1. 在特征树中右键单击特征节点，然后选择编辑。

    此操作会自动回滚到选定特征，并打开对应面板。

  2. 执行所需更改。
  3. 单击确定以确认更改。

有额外信息可用于编辑：

重命名特征

可以重命名 3D-CAD 特征树中的大多数特征节点。此功能对于包含许多特征的复杂模型十分有用。

要重命名特征：

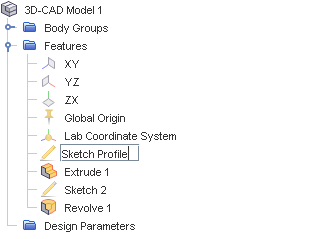

  • 使用内置编辑器

  • 或者，使用右键单击菜单。

同样，可以重命名体和设计参数节点。

对特征重新排序

可以对特征树中特征的位置重新排序。依赖于另一个特征的特征不能移动到所依赖的特征之前。一次只能对一个特征重新排序。

要对特征重新排序：

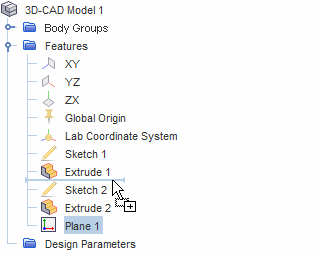

  1. 在特征树中，单击并沿特征树向上或向下拖动所需的特征。


    在特征树中，在鼠标指针指示将要放置选定特征的位置处，会显示一条线。

    特征将放置在选定位置。插入点下面的所有特征已过时，显示 （过时）状态。

  2. 单击更新 3D-CAD 以重新构建特征列表。

从 3D-CAD 特征树更改特征属性

可以在特征树级别编辑特征的属性，而不必输入特征。

通过此功能可以更快地修改特征属性。要在特征树中编辑特征属性：

  1. 在 3D-CAD 特征树中，选择要修改的特征。

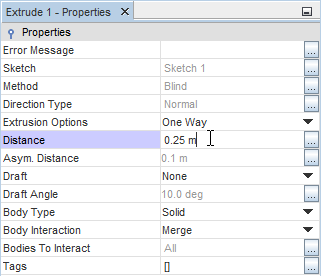

  2. 在属性窗口中，修改特征的所需属性，然后按 <Enter>。

    特征会标记为过时，并显示 （过时）状态。

  3. 单击更新 3D-CAD。

    CAD 几何会使用对特征进行的更改来更新。
