放样特征

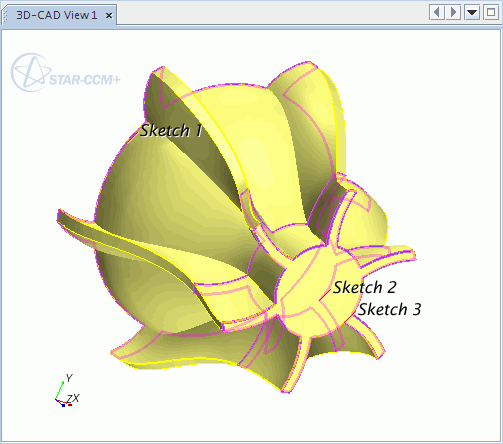

放样的特征会通过拟合一系列轮廓草图之间的表面来创建体。
根据每个轮廓草图的形状，此体的横截面随特征的长度发生变化。 开始和端点草图定义固体的任一端盖面。 需要至少两个草图才能创建一个放样。

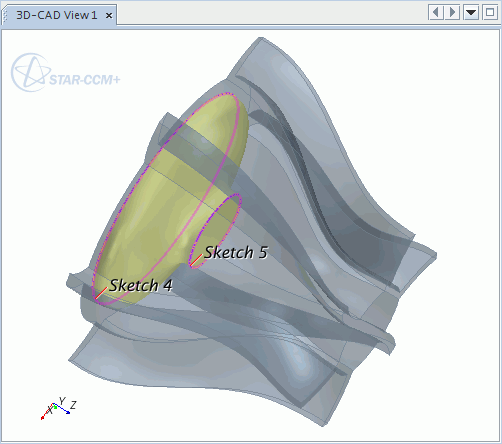

放样的剪切以相同的方式定义，由放样的轮廓定义的体积会从剪切所通过的任何体中减去。 只能在固体上使用放样的剪切。
3D-CAD 创建放样的特征时，它会将一个草图上的每个节点与下一个草图上的节点匹配，并通过已拟合表面对来拟合曲线。 可以使用称为节点匹配的特征，手动控制组成这些对的节点。 在多个草图或具有复杂几何的草图之间创建放样时，或者定义替换放样路径时，此技术非常有用。
通过使用导向线，可以进一步控制放样的形状。 此功能可用于沿固体长度创建带扭转的复杂形状。
要求
要成功完成放样，必须符合以下条件：
- 每个轮廓草图必须包含单个闭合环以定义放样形状。
- 对于每个草图，闭合环上的点数必须相同，但两个连续草图的情况除外（有一个环没有点，如圆或椭圆）。 对于放样，样条曲线被视为不具有任何点。 在这种情况下，定义单个闭合样条曲线的环会按照处理圆或椭圆的方式处理，而不考虑样条曲线上的点数。
下图显示可用于创建放样的一些闭合环示例：

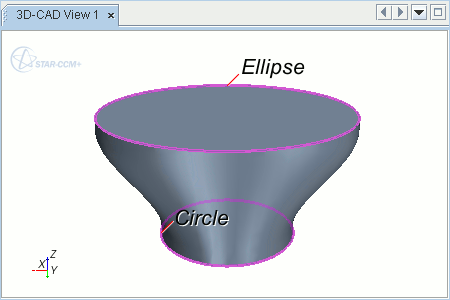

- 圆和椭圆（两个闭合环均不包含点）：

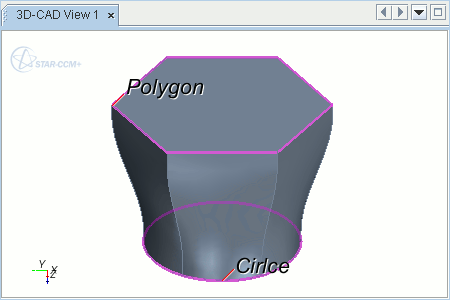

- 圆和多边形（没有点的闭合环和含有任意个点的闭合环）：

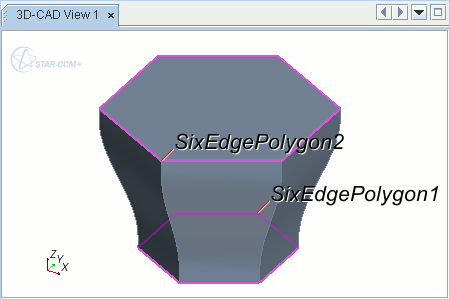

- 两个多边形（具有相同个点的两个闭合环）：
在设计放样的特征时，注意以下几点：
- 草图可以位于面向任意方向的草图平面，但两个连续的草图不能位于同一平面上。
- 无法创建在任意点穿过自身的放样的特征。
- 草图的形状和位置必须确保体的横截面轮廓没有任何重大变化。
- 确保草图不会导致固体中发生自相交。
- 构造线对放样没有影响。
