在 3D-CAD 中创建基本几何形状
在 3D-CAD 中,可以在单个操作中创建基本几何形状,如块和圆柱体。

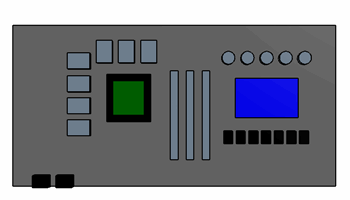

在 3D-CAD 中,基本形状是作为约定使用 XY 平面创建的。在电子冷却应用模块中,电子元件使用电路板的基本形状及其在 XY 平面中定义的各种元件进行建模。
要创建基本形状:
- 右键单击
- ,创建一个方块。
- ,创建一个圆柱体。
- ,创建圆锥/圆锥截锥体。
- ,创建球体。
节点,然后选择: - 在创建[形状]对话框中,设置形状参数。
- 对于方块,请参见创建方块面板。
- 对于圆柱体,请参见创建圆柱体面板。
- 对于圆锥体,请参见创建圆锥/圆锥截锥体面板。
- 对于球体,请参见创建球体面板。

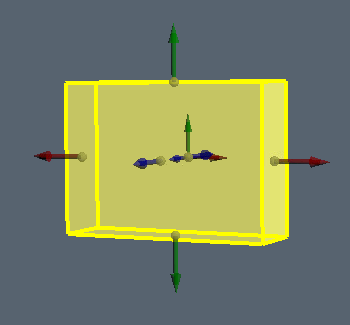

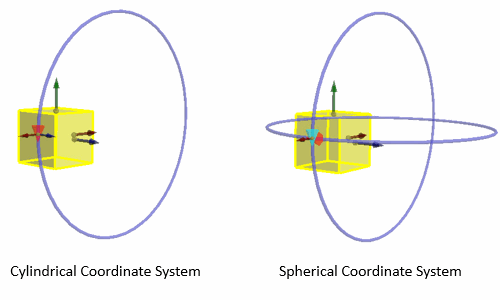

在 3D-CAD 视图场景中,还可以使用箭头和三重轴调整基本形状的大小。根据形状,可以调整正负方向的高度、长度、宽度、半径或位置。如果选择圆柱或球坐标系,小部件将与选定的坐标系对齐:- 对于圆柱坐标系,可以使用小红色箭头 (R)、大红色箭头 (θ) 和小蓝色箭头 (Z) 分别调整形状中心的径向 (R)、角度 (θ) 和轴向 (Z) 坐标。
- 对于球坐标系,可以使用小红色箭头 (R)、大红色箭头 (θ) 和大蓝色箭头 (φ) 调整形状中心的径向位置 (R),在 YZ 平面的角度 (θ),以及在 XY 平面的角度 (φ)。
- 通过单击属性旁边的 (显示参数),显示要用作设计参数的任何属性。 3D-CAD 视图场景会更新,以显示体的预览。如果使用设计参数定义任何形状属性,箭头或小部件会隐藏在场景中。
- 单击确定。
创建方块面板
使用以下属性在 3D-CAD 中定义简单的方块形状。方块从中心点对称地延伸。

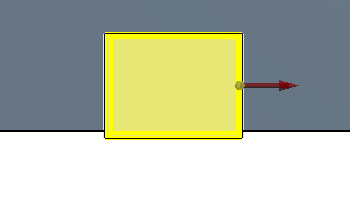

独立尺寸 | 通过调整所需面的基本位置,可以增大或减小高度、长度或正负方向的宽度。 | |
长度(X 轴距离) | 指定方块在 X 方向上的总大小。 | |
宽度(Y 轴距离) | 指定方块在 Y 方向上的总大小。 | |
高度(Z 轴距离) | 指定方块在 Z 方向上的总大小。 | |
基础中心 (X, Y, Z)/(R, θ, Z)/(R, θ, φ) | 指定形状底部中心点的位置。可以直接指定点的坐标,或在 3D-CAD 视图窗口中使用小部件。 | |
坐标系 | 指定在其中定义中心点的坐标系。笛卡尔坐标系、圆柱坐标系和球坐标系均受支持。 |
创建圆柱体面板
使用以下属性在 3D-CAD 中定义简单的方块圆柱体形状。
独立尺寸 | 通过调整所需面的基本位置,可以增大或减小正负方向的高度。 | |
半径 | 指定圆柱体的半径。 | |
高度 | 指定圆柱体从中心点向外延伸的量。 | |
中心 (X, Y, Z)/(R, θ, Z)/(R, θ, φ) | 指定圆柱体底部中心点的位置。可以直接指定点的坐标,或在 3D-CAD 视图窗口中使用小部件。 | |
坐标系 | 指定在其中定义中心点的坐标系。笛卡尔坐标系、圆柱坐标系和球坐标系均受支持。 |
创建圆锥/圆锥截锥体面板
使用以下属性在 3D-CAD 中定义简单的圆锥/圆锥截锥体形状。
独立尺寸 | 通过调整所需面的基本位置,可以增大或减小正负方向的高度。 | |||
底部半径 | 指定圆锥体的底部半径。 | |||
顶部半径 | 指定圆锥体的顶部半径。
|
|||
高度 | 指定圆锥体的高度。 | |||
底部中心 (X, Y, Z)/(R, θ, Z)/(R, θ, φ) | 指定圆锥/截锥体底部中心点的位置。可以直接指定点的坐标,或在 3D-CAD 视图窗口中使用小部件。 | |||
坐标系 | 指定在其中定义中心点的坐标系。笛卡尔坐标系、圆柱坐标系和球坐标系均受支持。 |
创建球体面板
使用以下属性在 3D-CAD 中定义简单的球形。
半径 | 指定球体的半径。 | |
中心 (X, Y, Z)/(R, θ, Z)/(R, θ, φ) | 指定球体中心的位置。可以直接指定点的坐标,或在 3D-CAD 视图窗口中使用小部件。 | |
坐标系 | 指定在其中定义中心点的坐标系。笛卡尔坐标系、圆柱坐标系和球坐标系均受支持。 |
