3D-CAD 模型

3D-CAD 模型是使用基于特征的参数化固体建模器 3D-CAD 在 Simcenter STAR-CCM+ 中创建的几何体。3D-CAD 模型可以包含从 NX 零部件或装配等其他地方导入的几何。

可以在熟悉的 Simcenter STAR-CCM+ 环境中创建模型。这些模型存储在模拟树的几何 > 3D-CAD 模型节点下。

创建 3D-CAD 模型

要创建 3D-CAD 模型：

  • 右键单击几何 > 3D-CAD 模型节点，然后选择新建。

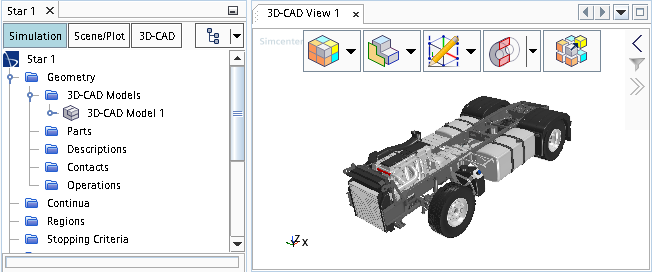

此操作将在几何 > 3D-CAD 模型节点下创建 3D-CAD 模型节点，并激活 3D-CAD。当 3D-CAD 打开时，3D-CAD 模型树会显示在资源管理器窗格中，而 3D-CAD 视图场景则显示在图形窗口中。首先，可通过创建草图或草图平面，或通过从外部 CAD 文件导入几何来将特征添加到模型中。

3D-CAD 模型属性

下表汇总了在模拟树中选择 3D-CAD 模型节点时可用的属性。
区分体调色板 用于在 3D-CAD 视图场景中可视化体和已命名面时选择预定义调色板。有关调色板的更多详细信息，请参见使用调色板。
部件更新方法 更新 直接在 3D-CAD 内或通过设计参数修改 3D-CAD 模型时，均必须手动更新模型。此外，还必须手动更新使用 3D-CAD 模型创建的几何零部件。

例如，如果对 3D-CAD 模型所做的更改生成额外的体，除了现有几何部件之外，还必须手动基于 3D-CAD 模型创建相应的几何部件。如果对 3D-CAD 模型所做的更改导致移除体，则必须手动删除相应的失效几何零部件。
同步 同步几何部件与 3D-CAD 模型后，系统会自动对 3D-CAD 模型中所做的更改进行更新。

例如，如果对 3D-CAD 模型所做的更改生成额外的部件，则会创建相应的几何部件。如果对 3D-CAD 模型所做的更改导致移除零部件，则会移除对应的几何零部件。

同步时，3D-CAD 模型中的已命名实体（面/边/节点）将链接到等效的几何零部件对象（表面/曲线/点），并且也会更新以匹配 3D-CAD 模型中所作的更改。

有关更多信息，请参见同步几何零部件与 3D-CAD 模型。

编辑现有 3D-CAD 模型

可以编辑现有 3D-CAD 模型并从之前停止操作的位置继续。要编辑 3D-CAD 模型：

  • 右键单击几何 > 3D-CAD 模型管理器节点下的模型节点，然后选择编辑...

3D-CAD 启动并打开 3D-CAD 视图场景。可继续处理 3D-CAD 模型。完成模型编辑后，可关闭 3D-CAD 并返回到模拟树。如果已使用模型创建几何零部件，则更新这些零部件，以使更改生效。

注如果已使用几何生成网格或运行模拟，则需要执行其他步骤。请参见修改 3D-CAD 模型。

可视化 3D-CAD 模型

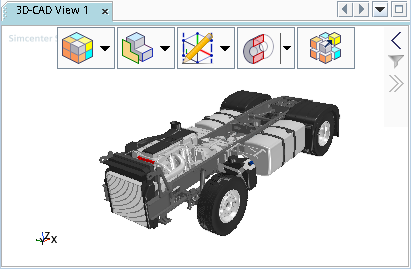

3D-CAD 模型显示在 3D-CAD 视图场景中。通过创建或编辑模型来激活 3D-CAD 时，该场景会自动打开。

在此场景中，可以旋转并放大来查看几何模型，还可以隐藏和显示选定面和体。要显示所有隐藏几何并恢复视图，右键单击空白处，选择恢复所有，然后选择要恢复的相应项目。可以使用可见性工具栏来控制几何的显示方式和显示内容。

使用调色板

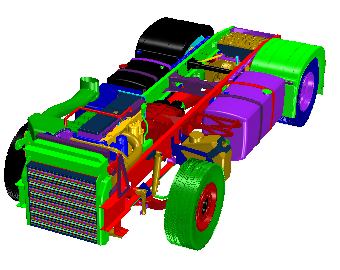

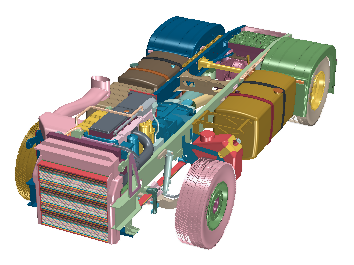

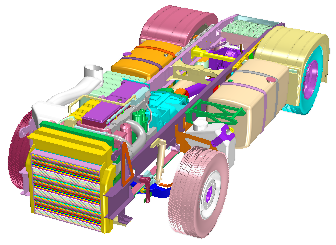

在 3D-CAD 中，可以应用预定义颜色选择或自定义颜色选择，以在 3D-CAD 视图场景中可视化体和已命名面。当颜色模式设为区分体或区分已命名面时，将使用这些颜色选择。


（默认调色板）









Simcenter STAR-CCM+ 还允许自行创建调色板。要创建调色板：
  1. 单击关闭 3D-CAD 按钮退出 3D-CAD。
  2. 右键单击工具 > 调色板节点，然后选择新建。
  3. 在属性窗口中，单击色板的自定义编辑器，然后选择要添加到调色板的颜色。

退出 3D-CAD

要退出 3D-CAD 并返回到主模拟树：

  • 单击关闭 3D-CAD 按钮。

3D-CAD 视图场景将自动关闭，并且将放弃场景中的视图设置。可在通过存储当前视图在退出 3D-CAD 前存储这些设置。
