查看特征和体的依赖性信息

使用依赖性查看器来查看特定特征、体或设计参数所依赖的特征，以及它们对几何其余部分的影响。 当想要删除体或特征时，依赖性查看器特别有用。

要查看体或特征的依赖性：
  1. 选择要查看其依赖性的特征或体：
    • 在 3D-CAD 特征树中，右键单击体或特征，然后选择显示依赖性。
    • 在 3D CAD 视图场景中，右键单击体或特征，然后选择体/特征 > 显示依赖性。

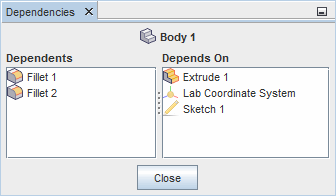

    此时将显示依赖性面板。

    在此面板中，依赖于所选特征/体的特征在依赖性组合框下面列出。 所选特征依赖于的特征在取决于组合框下面列出。

    可以在 Simcenter STAR-CCM+ 工作区的任意位置定位依赖性面板。

    当在 3D-CAD 特征树或图形窗口中选择其他特征时，依赖性面板中显示的信息不进行更改或更新。 要显示其他特征或体的依赖性信息，对所需的特征重复步骤 1。

    注在依赖性面板打开的情况下，不能在 3D-CAD 中创建或编辑特征。
  2. 在依赖性面板中：
    1. 从依赖性或取决于列表中选择特征。
      相关的特征将在 3D-CAD 视图场景和 3D-CAD 特征树中高亮显示。
    2. 双击特征可查看依赖于该特征的特征和体，以及查看该特征依赖于的特征。
  3. 要继续使用 3D-CAD 模型，在依赖性面板中单击关闭。
