3D-CAD 中的元数据

3D-CAD 中的元数据是附加到体或体组的各种文本信息。通常，该元数据来自导入 3D-CAD 的 CAD 包中的文件，尽管 Simcenter STAR-CCM+ 允许添加自己的元数据。

3D-CAD 支持可在表浏览器中可视化的字符串、布尔、整数、实数、数组和映射数据类型。在表浏览器中，可以根据需要查看、排序、编辑和过滤元数据。过滤选项包含适用于键和值数据的谓词。
  1. 显示 3D-CAD 模型中嵌入的元数据：
    • 右键单击 3D-CAD 模拟树中的体或体组，然后选择（显示元数据）。
    • 在“特征”工具栏中，单击 （体特征）图标，然后选择 （显示元数据）。
    • 在可见性工具栏中，单击最右侧图标上的箭头，然后选择（显示元数据表）。
    • 如果有设计过滤器，右键单击[设计过滤器]节点并选择（显示元数据）。

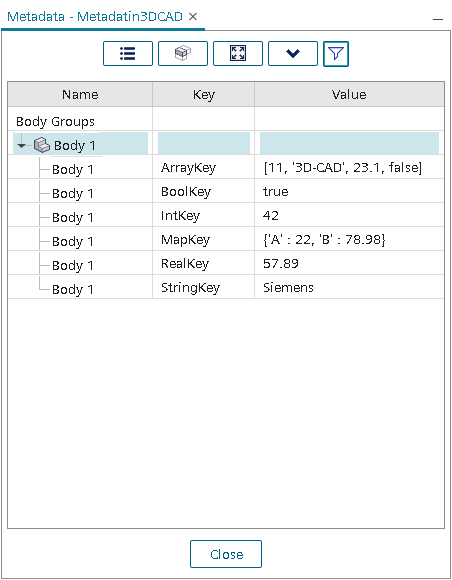

    默认情况下，结果表显示在 3D-CAD 模拟树和 3D-CAD 视图场景之间。该表是一个可停靠的面板，可以重新停靠在用户界面中的其他位置。

    如果将鼠标指针悬停在表中的特定项上，则会出现工具提示，显示该项的完整描述。
  2. 显示元数据的完整描述：

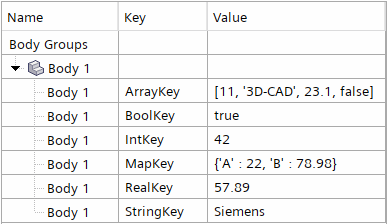

    • 在表中，单击体或体组旁边的箭头。

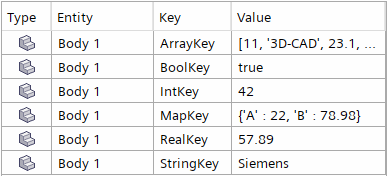

    • 单击（将元数据显示为可排序表）。

    在表中选择一行时，相应的部件将在场景中高亮显示。添加新元数据或从几何中删除项时，表会自动更新。
  3. 要将元数据添加到表中：
    1. 右键单击表中的一行，然后选择添加元数据。
      只能为添加元数据选项选择单个对象。

    2. 在添加元数据子面板中，设置可用的属性和元数据对象。
      如果从现有项中选择添加元数据，Simcenter STAR-CCM+ 会自动设置对象类型和元数据对象属性。如果从体组行中选择添加元数据，则对象类型和元数据对象属性使用默认设置。
    3. 单击确定。
      有关如何在模拟树中创建有效元数据输入的更多信息，请参见什么是元数据？。
  4. 要编辑现有元数据：
    1. 右键单击表中的右侧列，然后选择编辑元数据。
      还可以通过双击元数据表中的值条目来编辑元数据值。
    2. 在编辑元数据子面板中，选择新的类型值。
    3. 指定所需的新值，然后单击确定。
    如果要添加或编辑映射的元数据，则可以设置映射的格式，以方便查看和编辑。
  5. 要删除元数据行，右键单击所需的行，然后选择删除元数据。
  6. 在删除元数据对话框中，单击确定。
要搜索特定元数据，可以使用过滤器选项构建逻辑参数。每个搜索过滤器将返回自己的一组搜索结果，然后可以选择、隔离和可视化这些搜索结果。

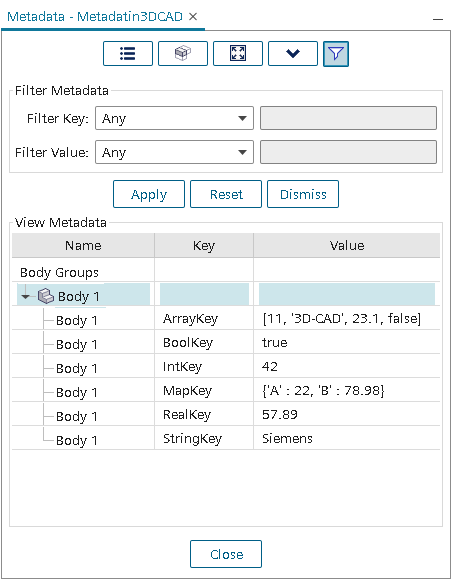

  1. 要创建过滤器：
    1. 单击（设置过滤器）。


    2. 单击过滤器键或过滤器值选项旁边的下拉菜单，然后定义过滤器运算符。
    3. 选择过滤器键时，输入文本短语。选择过滤器值时，输入值。
      可以单独选择这些选项，也可以将它们一起使用。
    4. 如果要将过滤关键字和过滤值设为默认设置，单击重置。
    5. 单击应用
      使用数字过滤器选项时，Simcenter STAR-CCM+ 将过滤器值和元数据值作为双精度或字符串进行比较，具体取决于以下情况：
      • 如果 Simcenter STAR-CCM+ 可以将过滤器值和元数据值转换为双精度值，Simcenter STAR-CCM+ 首先将值转换为字符串（以确保这两个值具有相同数量的有效数字），然后将值转换为双精度值并执行比较。
      • 如果过滤器值或元数据值不能转换为双精度值，Simcenter STAR-CCM+ 仅执行字符串比较。在这种情况下，高于、低于、介于之间和不在两者之间谓词不适用。
      • 对于数组和映射元数据的比较，Simcenter STAR-CCM+ 将值作为字符串进行比较。
  2. 要从表中复制元数据，右键单击表中的一行，然后选择复制键或复制值。
    可以在 Simcenter STAR-CCM+ 界面的其他部分，包括过滤元数据表中使用复制的数据。
  3. 要在 3D-CAD 视图场景中仅查看部件本身，在表中选择实体，然后单击 （隔离所选结果）。
  4. 如果有大量结果，单击 展开或折叠表中的所有元数据结果。
  5. 要重新定位结果视图，无需缩放或平移该视图，在表中选择项目，然后单击 （设置专注于所选结果）。
  6. 单击关闭。
