查看几何对象的属性

3D-CAD 可提供几何对象的几何和距离数据。使用去特征操作时，例如想要知道打算使用自动去特征操作移除的对象的尺寸时，有关几何对象的信息尤其有用。

几何对象属性可以包含以下信息：
  • 边的长度
  • 任意组合中任意类型（体、面、边和节点）的两个拓扑实体之间的最小/最大距离。
  • 孔的半径
  • 面的面积
  • 体的体积
可以查看体、面、边和节点的属性，还可以查看两个实体之间的距离信息。
要查看特征的属性：
  1. 在图形窗口中，右键单击要计算的几何对象，然后在相应的标题下选择属性。

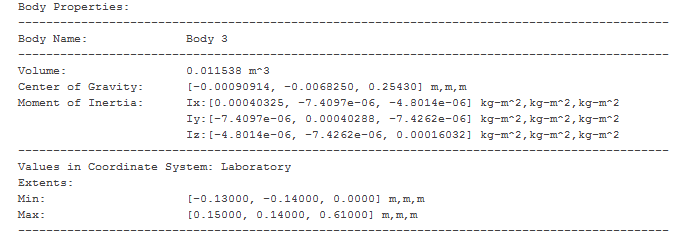

    例如，要确定边的惯性矩，右键单击体，然后选择体标题下的属性。输出窗口中会显示属性信息。

    要确定两个拓扑实体（体、面、边或节点）之间的距离：
    1. 在图形窗口中选择两个实体。
    2. 右键单击其中一个选定的实体。
    3. 选择属性。

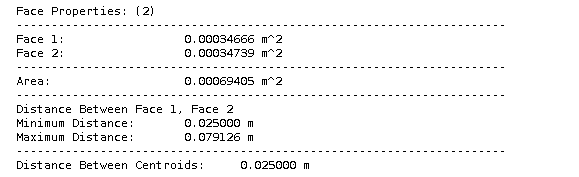

    下图显示了输出窗口中两个面之间的距离示例。

    还可以计算多个对象的属性。

计算 3D-CAD 中的惯性矩

对于 3D-CAD 中的其他属性，由 Parasolid 建模内核计算惯性矩。计算有关重心的惯性矩。对象的质量计算如下： m a s s ⁢ =   v o l u m e ⁢ × d e n s i t y ⁢ 。默认密度是单位一。
