扫掠特征
扫掠特征用于沿指定路径扫掠一个或多个轮廓来创建实体或片体。

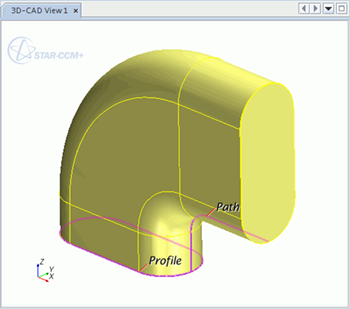

扫掠特征提供了两种扫掠方法：基本扫掠和放样扫掠。在基本扫掠模式下，可以定义轮廓用于在一个草图中扫掠，并定义在另一个草图中轮廓要遵循的路径。在放样扫掠模式下，沿指定路径扫掠一个或多个轮廓（每个轮廓中仅包含一个草图）。2D 或 3D 草图可用作任一草图。选择草图并启动操作后，可以使用“扫掠特征”面板对扫掠进行调整。在该面板中，可指定轮廓草图、路径草图，并可控制扫掠的特性。

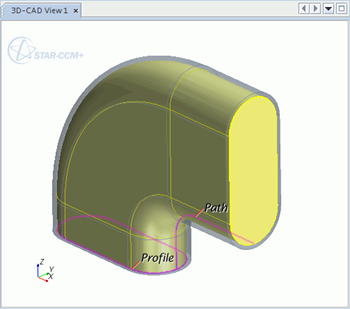

扫掠剪切的定义方式与扫掠相同，但该特征将确定从体中哪个位置移除材料。只能在固体上使用扫掠剪切。

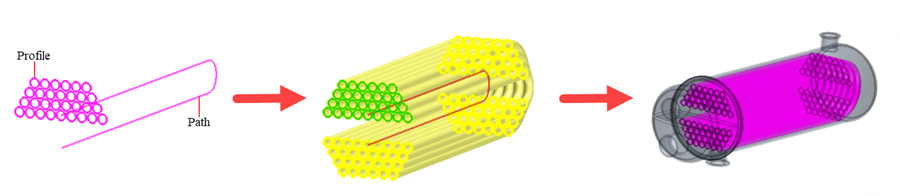

根据草图用途对其重命名，可以更轻松地正确选择草图。此特征的一个用例是 U 型管热交换器的设计，如下所示：
要求
扫掠必须满足以下条件才能成功完成：
- 扫掠 2D 草图以创建实体时，所有轮廓都必须是闭合的，并且每个轮廓必须封闭在另一个轮廓的范围内。
- 草图实体不得相交。
- 路径可以位于相对于轮廓的任何位置，但路径的位置会影响体的创建。为获得可预测的结果，建议使路径上的点在闭合轮廓形成的区域中与轮廓位于同一平面上。
- 路径不允许创建的特征在任何点穿过路径本身。
- 路径必须避免曲线方向发生根本性的变化。
草图可以包含任意数量的构造实体。
