回滚

回滚到特定特征时，会暂时停用该特征和所有后续特征。

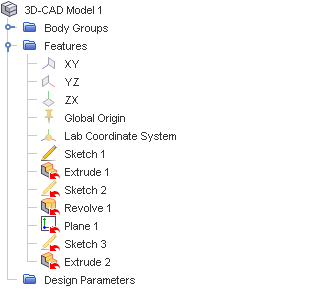

处于回滚状态时，可在特征树中插入新特征。这些新特征会正好位于回滚特征的上方，且在前滚至后仍将处于该位置。只能用活动特征构建 3D-CAD 模型。回滚特征上叠加有回滚符号 。

要回滚至特定点：

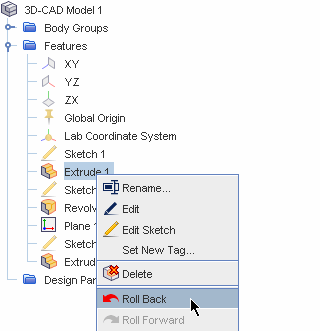

  • 右键单击要回滚至的特征节点，并选择回滚。

特征树中选定的节点和其后的节点都会被停用。

要回滚属于特征组节点的特征，右键单击特征组节点，然后选择回滚。

要添加新特征的点取决于是否已回滚特征树。如果已回滚特征树，则在最后一个激活特征之后添加新特征。如果未回滚特征树，则在末尾添加新特征。

前滚

3D-CAD 特征树包含回滚特征时，可前滚至其中的某个特征。前滚至到特定的特征可重新激活该特征及其之前的所有特征。CAD 引擎会在 3D-CAD 模型构造中包含这些重新激活的特征。

要前滚至特征：

  • 右键单击要前滚至的特征节点，并选择前滚。
要前滚属于特征组节点的特征：
  • 右键单击特征组节点，然后选择前滚。

此节点及其之前的所有回滚节点都将在特征树中重新激活。

滚到底

当 3D-CAD 特征树中包含回滚特征时，滚到底操作会重新激活特征树中的所有特征。CAD 引擎会在 3D-CAD 模型构造中包含所有活动特征。

注滚到底后，在应用回滚之前被抑制的特征仍将保持抑制状态。

要滚到底：

  • 右键单击特征树中的回滚节点，并选择滚到底。
  • 右键单击特征组节点，然后选择滚到底。

所有回滚特征会重新激活。
