更改体、面、边和体组的颜色

3D-CAD 支持对体、体组、面和边执行重命名和分配颜色操作。您还可以从在其他商用 CAD 软件包中创建的文件导入颜色。

要为体或体组分配颜色：
  1. 选择要为其分配颜色的体或体组。
  2. 右键单击固体，然后选择颜色。
    为体上色面板将显示在图形窗口的左侧。

  3. 在 Color Bodies(为体着色) 面板中，单击 Body Color(体颜色) 并从改变颜色对话框中选择一种颜色。
  4. 要向体添加透明度效果，调整 Body Opacity(体不透明度) 级别。默认情况下，不透明度值设为 1.0。
    您不能在 3D-CAD 中从其他商用 CAD 软件包导入透明度。
要对面或边执行重命名和分配颜色操作：
  1. 选择要为其分配颜色的面或边。
  2. 右键单击面，然后选择颜色。

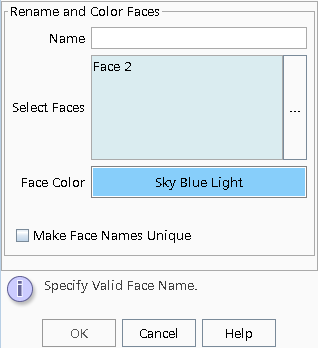

    为面重命名和上色面板将显示在图形窗口左侧。

  3. 在名称框中输入面的新名称。
  4. 要添加其他面：
    1. 在选择面框中单击，然后在图形窗口中选择这些面。
    2. 要选择过滤器，单击选择框右侧的 （对象选择器）图标。在对象选择面板中进行进一步选择，然后在完成时再次单击 图标。
  5. 在为面重命名和上色面板中，单击面颜色，然后从改变颜色对话框中选择一种颜色。
  6. 如果希望 Simcenter STAR-CCM+ 为一组面均指派唯一名称，则激活使面名称唯一选项。
    在处理大型模型且希望 3D-CAD 建模器自动将名称指派给一组面或边时，此选项非常有用。

    例如，在选择集合/过滤器中有三个面，将该面集重命名为管道侧壁并激活使面名称唯一选项。3D-CAD 自动将各面重命名为：管道侧壁、管道侧壁 2、管道侧壁 3。

要为已命名面或已命名边分配颜色：
  1. 在体组节点中，展开相关的[体] > 已命名面或[体] > 已命名边节点。
  2. 使用以下某种方法设置颜色：
    • 选择节点并修改颜色属性。
    • 右键单击该节点，选择颜色，然后在对话框中设置颜色。
  3. 要在图形窗口中查看已命名实体的颜色，在可见性工具栏中，激活已命名面或已命名边，如下所示：
