导出场

可以将衍生瞬态场数据导出为 Matlab (.mat) 文件。

自动映射设置可以通过表面时间历史节点属性输入，而映射和导出过程则通过衍生瞬态表面数据集节点执行。有关衍生瞬态表面数据集节点及其属性的详细信息，请参见创建衍生瞬态表面数据集。

要将衍生瞬态场数据导出为 Matlab .mat 文件：

  1. 选择表面时间历史节点 h(s)，并设置其属性以指定自动映射设置。
  2. 展开 h(s) > 已导入节点。
  3. 选择衍生瞬态表面数据集节点 [多点导入]，然后激活更新可用以启用自动映射。
  4. 设置其余属性，以指定场函数、数据表面和目标曲面进行映射。可以选择多个数据表面，因为 Simcenter STAR-CCM+ 支持从多个数据表面进行瞬态映射。
  5. 设置接近约束节点属性和法向约束节点属性。

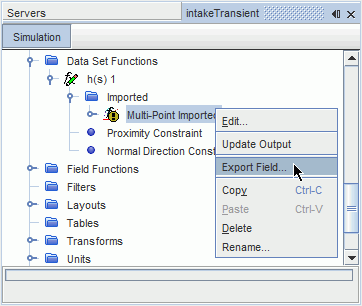

  6. 右键单击 [多点导入] 节点，然后选择导出场...
  7. 在对话框中，指定 .mat 文件的名称和位置，然后单击保存。

此外，通过瞬态导入模型节点，还可以执行瞬态表面数据映射和导出操作。
