指定的燃烧率

指定的燃烧率模型使用指定的函数对内燃机气缸中每个曲柄角度施加平均燃烧质量分数。

总放热历史曲线

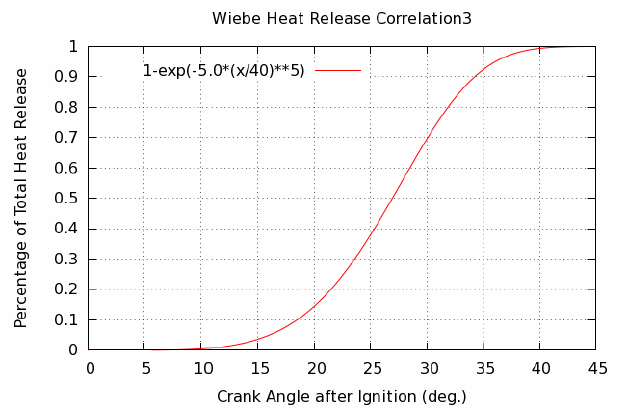

内燃 (IC) 机中所见的标准化放热 Q¯(θ) 曲线接近 Wiebe 函数的曲线。因此,Wiebe 放热模型可用于零维动机模拟。下图中显示的 S 形放热曲线由 Wiebe 函数描述:
1. EQUATION_DISPLAY
Q¯(θ)=Q(θ)Qtotal=1exp[a(θθ0Δθ)n+1]
(4053)
其中 θ 为时间或内燃机曲柄角度。 θ0 Δθ 为点火点和放热周期。 a n 为两个正参数。


(其中 θ0=0 Δθ=40 a=5 n=4 )。

在内燃机应用中,放热历史曲线通常转换自压力曲线,其即可以是设计的目标曲线,也可以是实际发动机的实验测量结果。转换压力和放热的公式为:
2. EQUATION_DISPLAY
Q¯(θ)=Q(θ)Qtotal=θ0θ(γγ1PdV+1γ1VdP)ϑ0θ0+Δθ(γγ1PdV+1γ1VdP)
(4054)
其中 V 为体积、 P 为压力、 γ 为比热容比。

3D 燃烧求解

从球形火花求解开始,火焰前缘以局部湍流火焰速度向外传播。在每个时间步中,火焰传播会以全局方式迭代调整,直到气缸中指定的燃烧率曲线被燃烧分数满足。
