温度的壁面函数

温度的壁面函数描述了无量纲量 $T^{+}$ 在内湍流边界层三个子层中的分布。

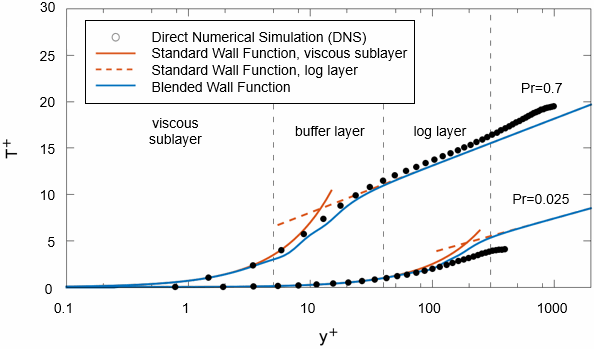

$T^{+}$ 的壁面函数取决于流体的普朗特数，如下所示：


子层	标准壁面函数	混合壁面函数
粘性子层	图 1. EQUATION_DISPLAY $T^{+} = \Pr y^{+}$ (1605)	基于 Kader 定律 [392]：图 2. EQUATION_DISPLAY $T^{+} = \exp (- Γ) \Pr y^{+} + \exp (- \frac{1}{Γ}) \Pr_{t} [\frac{1}{κ} \ln (E' y^{+}) + P]$ (1606) 其中：图 3. EQUATION_DISPLAY $Γ = \frac{0.01 c {(\Pr y^{+})}^{4}}{1 + \frac{5}{c} \Pr^{3} y^{+}}$ (1607) 图 4. EQUATION_DISPLAY $c = \exp (f - 1)$ (1608)
缓冲层	-
对数层	图 5. EQUATION_DISPLAY $T^{+} = \Pr_{t} [\frac{1}{κ} \ln (E' y^{+}) + P]$ (1609)

其中：

$\Pr$ 为普朗特数，由 Eqn. (1141) 给出。
$\Pr_{t}$ 为湍流普朗特数。
$κ$ 为冯·卡门常数。
$E'$ 由 Eqn. (1604) 给出。
$f$ 是粗糙度函数。

术语

P

控制热分布的对数层和粘滞子层相交的速度 ([391])：

图 6. EQUATION_DISPLAY

P = 9.24 [{(\frac{\Pr}{\Pr_{t}})}^{3 / 4} - 1] [1 + 0.28 \exp (- 0.007 \frac{\Pr}{\Pr_{t}})]

(1610)
