湍流的壁面函数

湍流的壁面函数描述了无量纲湍流耗散 $ε^{+}$ 无量纲特定湍流耗散 $ω^{+}$ 在内湍流边界层三个子层中的分布。没有壁面函数可用于已修正扩散率 ${\tilde{v}}^{+}$ 和湍动能 $k^{+}$ ，因为这些物理量严重取决于流的雷诺数。但是，其产生项 $P_{\tilde{v}}^{+}$ 和 $P_{k}^{+}$ 显示通用行为并可用壁面函数描述。

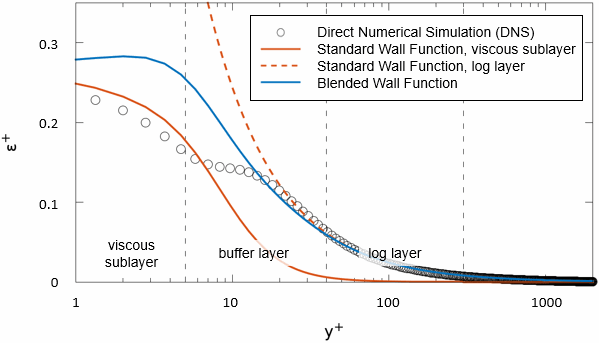

湍流耗散

以下壁面函数描述了无量纲湍流耗散 $ε^{+}$ 的分布：


子层	标准壁面函数	混合壁面函数
粘性子层	图 1. EQUATION_DISPLAY $ε^{+} = \frac{2 k^{+}}{{(y^{+})}^{2}}$ (1611)	图 2. EQUATION_DISPLAY $ε^{+} = γ \frac{2 k^{+}}{{(y^{+})}^{2}} + (1 - γ) \frac{1}{κ y^{+}}$ (1612)
缓冲层	-
对数层	图 3. EQUATION_DISPLAY $ε^{+} = \frac{1}{κ y^{+}}$ (1613)

其中：

$κ$ 为冯·卡门常数。
$γ$ 是由 Eqn. (1597) 给出的混合函数。

特定湍流耗散

以下壁面函数描述了无量纲特定湍流耗散 $ω^{+}$ 的分布：


子层	标准壁面函数	混合壁面函数
粘性子层	图 4. EQUATION_DISPLAY $ω^{+} = \frac{6}{β_{1} {(y^{+})}^{2}}$ (1614)	图 5. EQUATION_DISPLAY $ω^{+} = \sqrt{{[\frac{6}{β_{1} {(y^{+})}^{2}}]}^{2} + {[\frac{1}{\sqrt{β^{*}} κ y^{+}}]}^{2}}$ (1615)
缓冲层	-
对数层	图 6. EQUATION_DISPLAY $ω^{+} = \frac{1}{\sqrt{β^{*}} κ y^{+}}$ (1616)

其中 $β_{1}$ 和 $β^{*}$ 是湍流模型系数，请参见湍流。

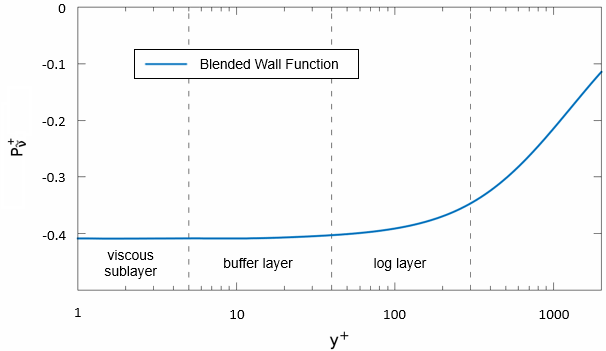

已修正扩散率的产生项

以下混合壁面函数描述了无量纲修正扩散率的产生项 $P_{\tilde{v}}^{+}$ 的分布：

图 7. EQUATION_DISPLAY

P_{\tilde{v}}^{+} = - \frac{1 + C_{b 2}}{σ_{\tilde{v}}} \frac{{({\tilde{v}}^{+})}^{2}}{{(y^{+})}^{2}}

(1617)

其中 $C_{b 2}$ 和 $σ_{\tilde{v}}$ 是湍流模型系数，请参见湍流。

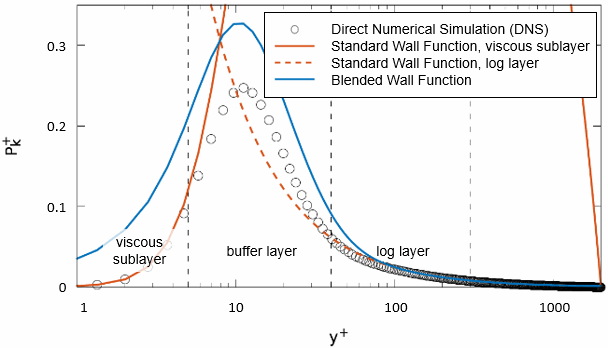

湍动能的产生项

以下壁面函数描述了无量纲湍动能产生项 $P_{k}^{+}$ 的分布：


子层	标准壁面函数	混合壁面函数
粘性子层	图 8. EQUATION_DISPLAY $P_{k}^{+} = μ_{t}^{+} \frac{\partial u^{+}}{\partial y^{+}}$ (1618)	图 9. EQUATION_DISPLAY $P_{k}^{+} = γ (μ_{t}^{+} \frac{\partial u^{+}}{\partial y^{+}}) + (1 - γ) \frac{1}{κ y^{+}}$ (1619)
缓冲层	-
对数层	图 10. EQUATION_DISPLAY $P_{k}^{+} = \frac{1}{κ y^{+}}$ (1620)
