速度的壁面函数

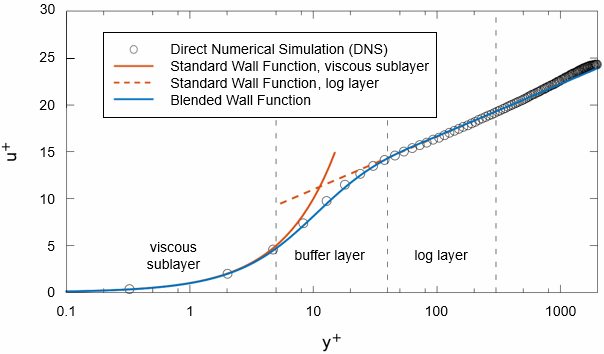

速度的壁面函数描述了内部湍流边界层三个子层中的非量纲量 $u^{+}$ 的分布。

$u^{+}$ 的壁面函数定义如下：


子层	标准壁面函数	混合壁面函数
粘性子层	图 1. EQUATION_DISPLAY ${u^{+} = y}^{+}$ (1598)	根据 Reichardt 定律 [394]：图 2. EQUATION_DISPLAY $u^{+} = \frac{1}{κ} \ln (1 + κ y^{+}) + C (1 - e^{- y^{+} / y_{m}^{+}} - \frac{y^{+}}{y_{m}^{+}} e^{- b y^{+}})$ (1599) 其中：图 3. EQUATION_DISPLAY $C = \frac{1}{κ} \ln (\frac{E'}{κ})$ (1600) 图 4. EQUATION_DISPLAY $b = \frac{1}{2} (y_{m}^{+} \frac{κ}{C} + \frac{1}{y_{m}^{+}})$ (1601) $y_{m}^{+}$ 对应于粘性子层和对数层求解的理论相交，并使用牛顿-拉夫森法迭代计算。 $y_{m}^{+}$ 的初始值定义为：图 5. EQUATION_DISPLAY $y_{m}^{+} = \max [3, 267 (2.64 - 3.9 κ) {E'}^{0.0125}] - 0.987$ (1602)
缓冲层	-
对数层	图 6. EQUATION_DISPLAY $u^{+} = \frac{1}{κ} \ln (E' y^{+})$ (1603)

其中：

图 7. EQUATION_DISPLAY

E' = \frac{E}{f}

(1604)

和

$κ$ 为冯·卡门常数。
$E$ 是对数律偏移。
$f$ 是粗糙度函数。
