创建带有挡板的基于部件的网格
挡板接触是网格生成器在面网格和体网格中保持为交界面的零厚度表面。
定义挡板接触可保持网格中零厚度表面的形状。网格生成器假设挡板是双面交界面，并在任一面上生成共形网格。
Simcenter STAR-CCM+ 仅支持与流体体积相交的挡板。Simcenter STAR-CCM+ 目前不支持挡板和相邻固体部件之间的线交界面。挡板表示为体网格内的交界面。
要创建带有挡板的基于部件的网格：

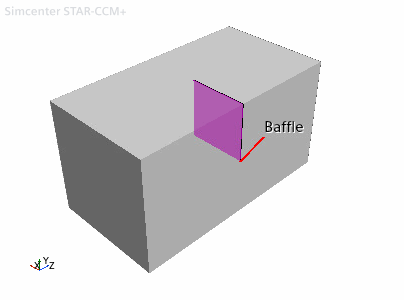

- 在 3D-CAD 中，为流体体积和挡板部件创建固体和片体，或者导入几何。
-
如有必要，从几何中抽取流体体积。
请参见内部体积抽取。
-

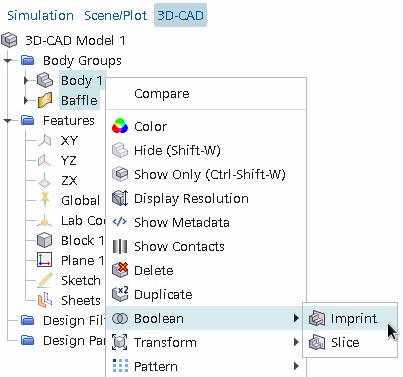

将挡板压印到流体体积体上。
请参见压印体。
- 关闭 3D-CAD。
-

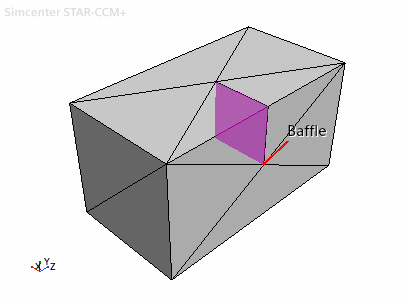

在 Simcenter STAR-CCM+ 中，可从 CAD 部件创建几何部件。确保已激活根据重合实体创建部件接触。
请参见从 3D-CAD 创建几何部件。
表面网格化将围绕挡板边共形。
-

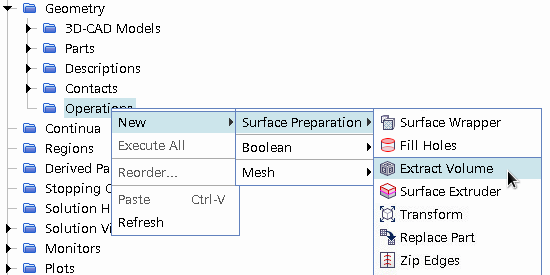

为所有部件创建并执行抽取体积操作。
请参见抽取体积。
-
为抽取体积部件创建自动网格操作。
请参见创建网格操作和 STAR-CCM+ 中的网格生成器。
- 设置所需的网格参数。
-

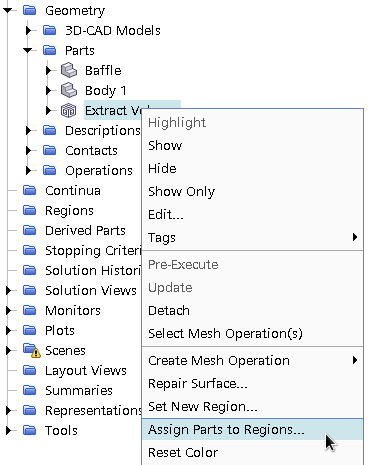

将抽取体积部件分配给区域。
- 设置以下选项：
- 为所有部件创建一个区域
- 为每个部件创建一个边界
- 确保已激活 Create Interfaces from Contacts（根据接触创建交界面）。
请参见区域布局工作流。
- 设置以下选项：
- 执行自动网格操作。

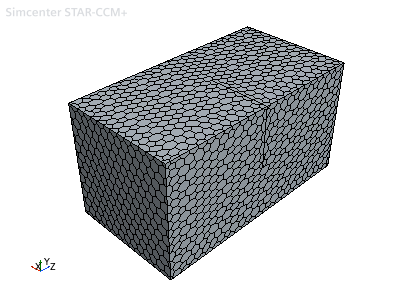

系统将生成共形网格。
