从 3D-CAD 创建几何零部件

要在模拟中使用 3D-CAD 模型，必须先用其创建几何零部件。下面介绍了此过程，此过程可以对整个 3D-CAD 模型执行，也可以对模型的一个或多个体执行。

要创建几何零部件：

  1. 退出 3D-CAD。

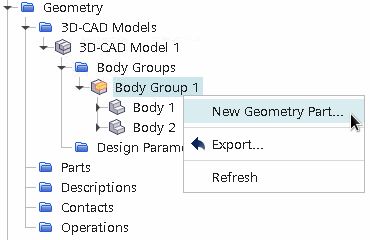

  2. 选择 3D-CAD 模型节点或者一个或多个体节点，然后右键单击并选择新几何零部件。

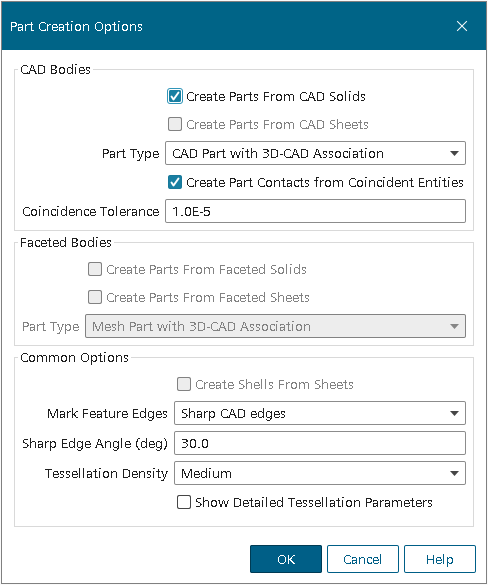

    此时将显示零部件创建选项对话框。

  3. 指定新零部件的参数。请参见零部件创建选项对话框和网格化密度。
  4. 单击确定。

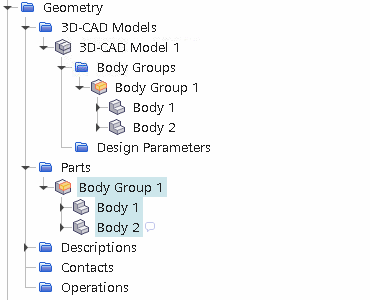

根据整个 3D-CAD 模型创建几何部件时，模型中包含的所有体都将显示在几何 > 部件管理器节点下。如果模型包含体组，当显示在 3D-CAD 中时，这些体组将传递到部件。选择了特定体时，只有这些体将显示在零部件节点下。

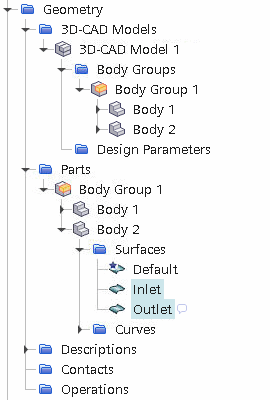

如果在 3D-CAD 创建过程中重命名了模型的任何面，这些面将在各自体部分的表面节点下定义为单独的表面。在以下示例中，Body 1(体 1) 上的两个面分别重命名为 Inlet(入口) 和 Outlet(出口)。转换体时，这些面用来创建单独的表面。其他所有面都包含在默认表面定义中。要在 3D-CAD 模型中重命名面，应编辑模型。完成后，更新受影响的几何零部件。
