替换网格
Simcenter STAR-CCM+ 中与体网格关联的区域可以在分析过程中的任意时间替换为另一个拓扑结构相同的体网格。
替换网格的其中一个主要原因是通过在分析过程中将较粗糙的网格替换为更精细的网格来提高求解完整性和收敛特性。当前求解将自动映射到新网格操作以改善重启动条件。关于最后这一点，网格替换选项与删除并重新导入新网格操作不同；后一种操作不会执行求解映射。
将网格操作替换为新网格操作时所做的假设为：
- 两种情况下的区域拓扑相同
- 边界的数量相同且使用相同的源名称
两个操作的网格结构不必相同。换言之，多面体类型的网格可以替换四面体网格，或允许使用任何其他网格单元形状组合。
替换网格操作前，将新的体网格区域导入 Simcenter STAR-CCM+，然后将边界的数量和源名称配置为与原始网格区域相同。
要替换网格：
-

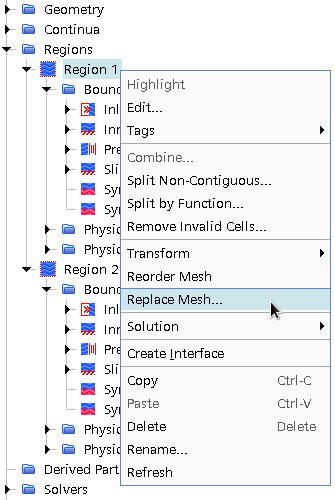

打开相关区域节点，然后右键单击其名称。在显示的弹出菜单中，选择更换网格... 选项。

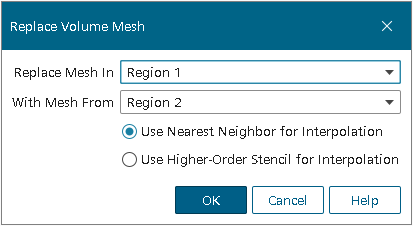

显示替换体网格对话框。
-
提供了两个用于插值的选项：
-
使用最近邻进行插值
系统将为新网格上的网格单元/面值分配旧网格（其网格单元/面形心离新网格的网格单元/面形心最近）上的网格单元/面的值。此选项不会将结果从一个网格平滑地插入另一个网格。
-
使用高阶模板进行插值
使用加权距离的最小二乘插值法，将网格单元/面值从旧网格上的网格单元/面模板平滑地插入新网格上。一般而言，在瞬态分析过程中的某个时间替换网格时，将首选该方法。它还可用于稳态问题，但是平滑性要求并不关键，因为在替换网格后模拟可以继续收敛至稳态求解。虽然该方法的计算成本略高于最近邻映射，但是在使用薄部件映射时可以提供更高的保真度。
-
-
使用下拉菜单，选择要替换的区域，然后选择包含新网格的区域。按确定按钮。
该过程完成后，进度条会显示通知，并且输出窗口会显示一条总结消息。

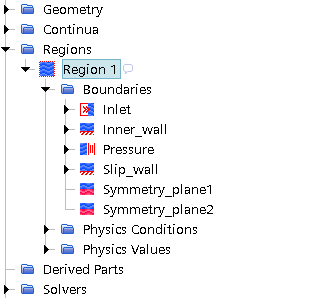

旧区域中的求解数据将映射到新区域，然后会删除旧区域。模拟树将显示更新后的区域结构。
物理和边界条件将从原始区域复制到要替换为的新区域。
