使用偏移面/边工具手动膨胀挡板

膨胀可以在任何指定方向产生，而且可以同时在一个以上的边界上实施膨胀。膨胀表面后，包面随后可以更容易地处理生成的封闭体形状。此特征也被添加为最终表面的一个零部件，从而保持良好的定义。

如果已完成创建真实挡板的步骤或已完成使用具有防接触的内置包面挡板膨胀的步骤，则关闭模拟而不保存，然后打开先前保存的 .sim 文件。
对于几何场景 1，选择表面 1 > 零部件，然后将零部件设为 Baffles(挡板)、Cross pipe(交叉管)、Inlet pipe(进口管)、Manifold body(歧管体)、Sensor(传感器)、Struts(支架) 和阀。
同时选择几何 > 零部件 > 挡板和歧管体零部件。
右键单击其中一个突出显示的零部件，然后选择修复表面。
在表面准备原位对话框中，单击确定。
由于不直接进行修复，所以不需要进行检查，同时也不必知道存在的问题的位置和数量。
在编辑对话框中，选择全局选项卡。
在全局工具中，单击（膨胀或平移选定面或边）。
选择要偏移的表面：
1. 在图形窗口底部，停用（允许选择边）并激活（允许选择面）。
2. 单击（选择零部件表面/零部件曲线的面/边）。
3. 选择挡板。
4. 单击应用，然后单击关闭。

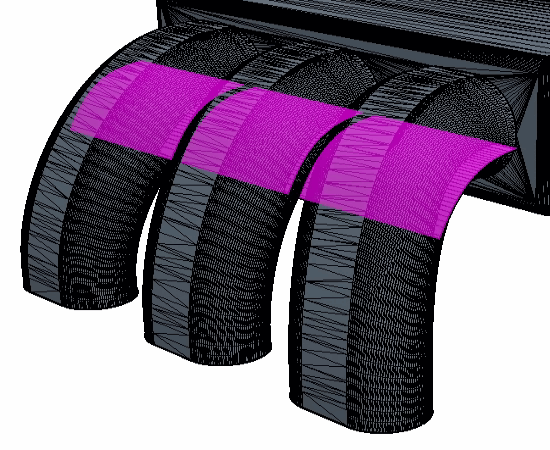

挡板表面被突出显示：

指定偏移参数：

在偏移面/边选项组合框中，设置下列属性：

执行膨胀过程：

单击偏移，然后单击关闭。

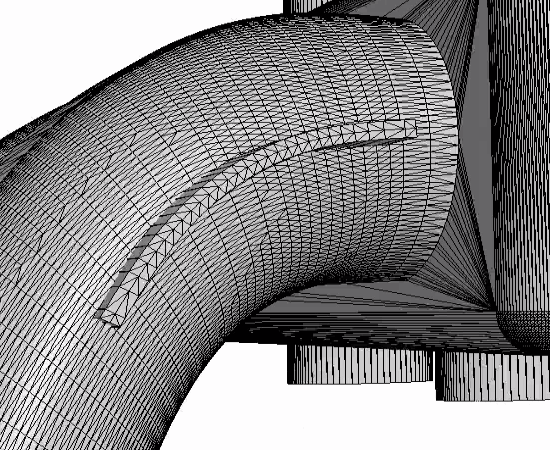

随即使用挡板的新几何定义更新场景，如下图所示：

在本例中，原始挡板表面已沿双向膨胀，两侧面得到填充形成一个封闭体。原始边界被移除，新体中不包含任何部件曲线，这是因为原始表面中没有部件曲线（在本例中这是理想的情况）。无需进行额外的表面准备。

为获得更细化的表面，请使用另一个表面控制更改挡板表面尺寸：

选择面控制 2 节点，将零部件表面设置为挡板，然后设置下列属性：

重新运行包面：

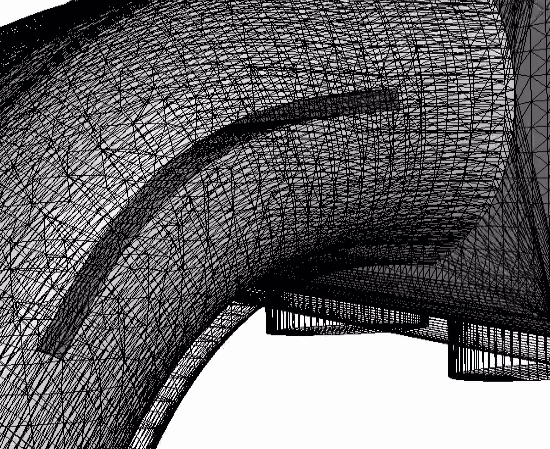

在本例中，包面已将膨胀体融入主几何，并留出一个定义明确的空隙以表示挡板。
