改进阀定义

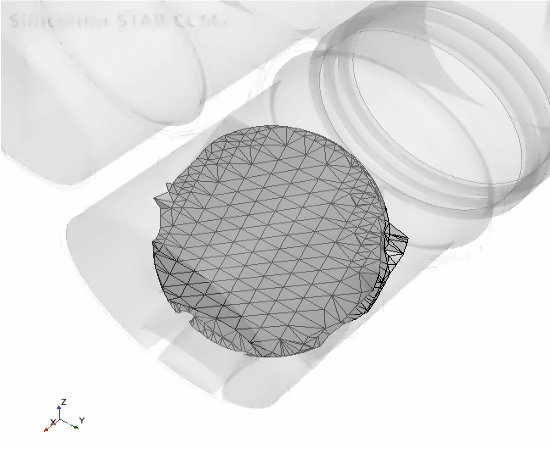

由于包面已去除阀与四通管表面之间的间隙，因此使用另一个防接触来改善包面的输出。
由于阀和交叉管表面极为接近，包面会去除两个部件之间的间隙。防接触用于改善这些区域中产生的不良定义。最小尺寸是根据两个部件之间的间隙计算的，该间隙约为 1 mm。在这种情况下，不需要对阀部件进行更多细化，因为它是平面的。
- 右键单击节点并选择。
-
选择防接触节点，然后设置以下属性：
属性 设置 最小尺寸 0.5 mm 表面组 1 四通管 表面组 2 阀门 最小尺寸值确定间隙中放置的三角形数。采用该间隙大小的一半值时效果较号，并且不会导致过多的表面细化。
- 将防接触节点重命名为 Valve CP。
使用新设置重新运行包面：
-
右键单击，然后选择执行。

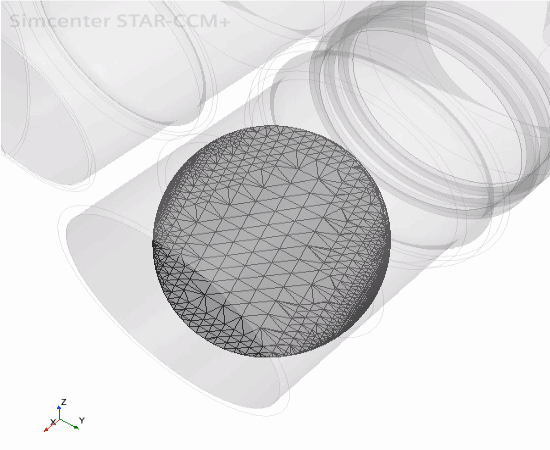

该过程完成后，Simcenter STAR-CCM+ 会将新结果更新到显示内容：
该阀现已定义良好，且不与四通管的侧壁相交。
- 保存模拟。
