改进歧管体保真度和曲率

减小歧管体保真度和曲率值对模型的总体保真度有着重大而直接的影响。

  1. 导航至操作 > 包面 > 默认控制。
  2. 设置以下属性：
    节点 属性 设置
    目标表面尺寸 基数百分比 8.0
    最小表面尺寸 基数百分比 2.5
注建议在更改目标尺寸时重新运行泄露检测器。

要重新运行包面：

  1. 切换至几何场景。
  2. 右键单击操作 > 包面，然后选择执行。

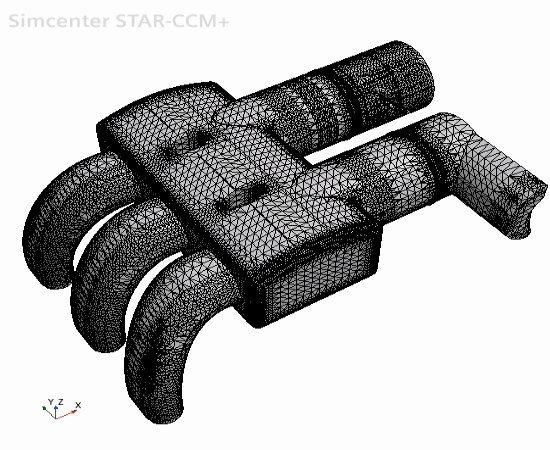

    由于表面尺寸更小，包面本次运行时间稍长。当包面完成后，显示屏随之更新，显示下列新结果：

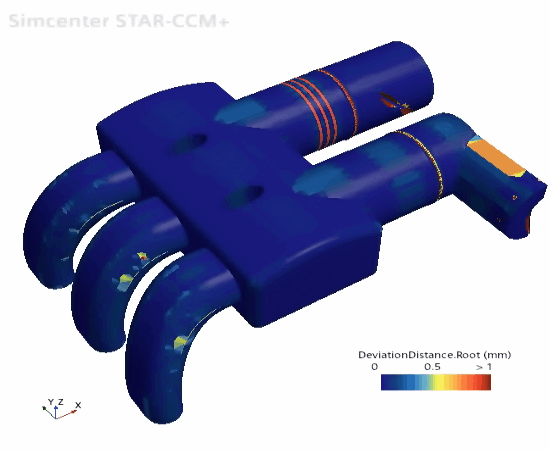

查看该新包面的偏差距离：
  1. 切换至标量场景。


    在查看此新包面时，可看到表面定义出现下列改进：
    • 主歧管圆角的曲率定义更好。
    • 支架曲率更好。
    • 三个出口弯管的总体表示更好。
