改进凸缘定义

由于包面已移除凸缘部件的原始细节，因此使用防接触来改进凸缘周围的包面输出。

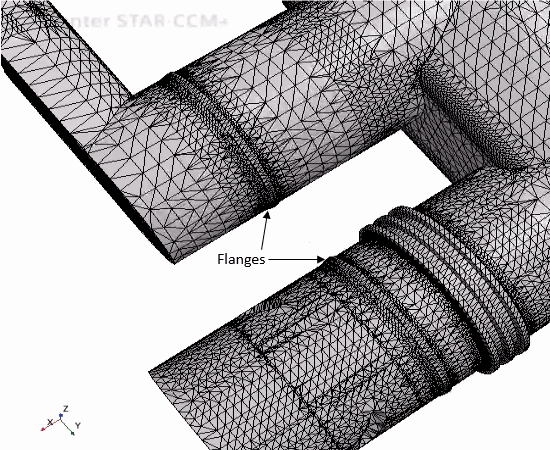

歧管装配中有两组法兰：
  • 入口管和歧管体之间
  • 交叉管和歧管体之间
这些凸缘表示相互靠近但未连接在一起的高曲率区域。每次包面迭代都会导致凸缘区域的去特征，如下所示：

通过隔离对应于凸缘的原始边界，必须凸缘特征必须要从包面结果中去除。必须为凸缘设置局部表面目标和最小尺寸（大于现有全局参考尺寸）。这样可以有效地展平歧管与相应管道之间的区域。

但是，要在体网格中包含凸缘，则必须使用防接触选项。由于本例中存在三个不同的边界（歧管体、入口管和交叉管），因此可以使用两组防接触组选项来尽可能减少所涉及的设置工作量。

  1. 右键单击操作 > 包面 > 防接触节点并选择新建 > 两组防接触组。
    一个名为防接触的新节点显示在防接触节点下方。
  2. 选择防接触 > 防接触节点，然后设置以下属性：
    属性 设置
    表面组 1 歧管体
    表面组 2 交叉管和入口管
    最小尺寸 2.0E-4 m (0.2 mm)
    在这种情况下，在表面组 1 组中的部件和表面组 2 组中的部件之间形成了防接触组。入口管和交叉管部件之间不强制执行防接触。

    最小尺寸属性决定凸缘中两个弯曲表面相交处的截止厚度。使用足够小的值捕捉高曲率，并在圆周方向上生成均匀连接。

    这意味着在两个凸缘表面相交的交界面处使用的三角形最小尺寸为 0.2 mm。可以使用更大的值，但会导致清晰度变低。

  3. 将防接触节点重命名为凸缘 CP。
使用新设置重新运行包面：
  1. 右键单击操作 > 包面，然后选择执行。
    该过程完成后，STAR-CCM+ 会将新结果更新到显示内容。

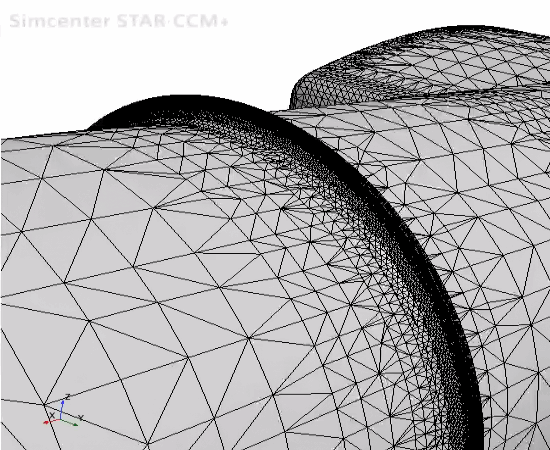

    凸缘现已明确定义，且圆周方向上具有锐边。
