运行泄露检测器
要在第一次包面之前高亮显示任何剩余的孔，运行泄漏检测。
要执行泄漏检测：

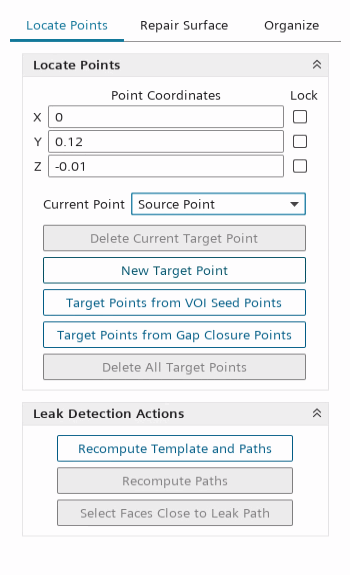

- 在泄漏检测面板中，选择定位点选项卡。
-
在定位点面板中，将当前点设为源点，然后使用图形窗口中的点工具将源点（小蓝球）定位在歧管体的中间（大致坐标为 X=0、Y=0.12 和 Z=-0.01）。
- 将当前点设为目标点 1。
-
使用点工具将目标点（小红球）定位到流形几何体之外的任意位置（例如，大致位置位=为 X=0、Y=0.12、Z=0.1）。

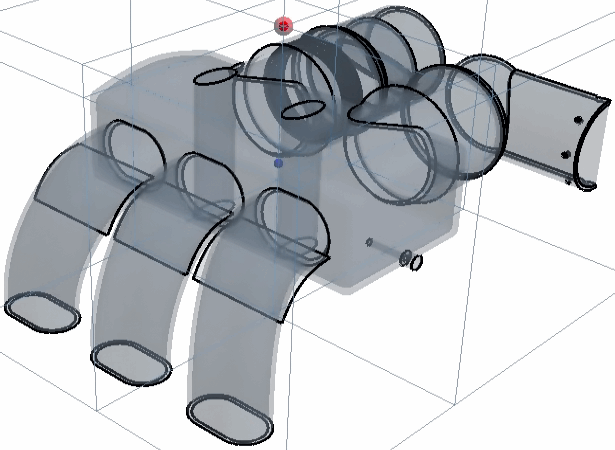

源点和目标点已正确定位：
-
要运行泄漏探测器，在泄露检测操作组合框中，单击重新计算模板和路径。在重新计算模板确认对话框中，单击是。
Simcenter STAR-CCM+ 需要几秒钟来计算八叉树网格并检测存在的泄露。在此情况下，源点和目标点之间找不到路径。这些点将位于最终包面的不同侧消息将显示在输出窗口中，指明不存在泄露。
如果检测到孔，则使用多边形块填充来修补泄露区域。要重新运行泄漏探测器，单击重新计算路径。
- 在泄漏检测面板底部，单击关闭。
