生成基本包面

在细化包面前，查看使用原始默认设置运行包面所得到的结果。

依据初始设置运行包面：
  1. 右键单击操作 > 包面，然后选择执行。
    此时包面节点显示为已执行状态，不带惊叹号标记。

    包面的输出显示在输出窗口。当包面完成后，会出现消息 Surface Remesher Completed。

查看结果：
  1. 导航至几何场景 1 > 表面 1 > 零部件。
  2. 将零部件设置为包面。
  3. 导航至轮廓 1 > 零部件。
  4. 将零部件设置为包面。
  5. 单击 （显示所有网格）。停用 （使场景透明）（如果处于活动状态）。

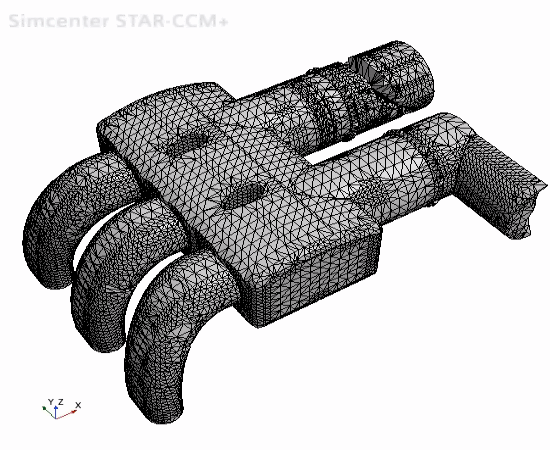

    这种初始包面很粗略，在很多关键区域去除了特征，例如阀门和挡板。

    但包面确实可以获得下列结果：

    • 抽取最大内部体积，消除材料厚度。
    • 自动封闭进口管表面的小孔。
    • 去除通道和凸缘特征。
    • 消除交叉管区域的重叠/双重表面。
    • 将支架与歧管主体相交。
    • 为最重要的特征抽取部件曲线。
通过偏差距离场函数可形象显示包面偏离原始几何的距离。首先，确定原始部件表面：
  1. 展开自动化 > 场函数节点。
  2. 选择 DeviationDistance.Root 节点，然后将部件设置为挡板、交叉管、进口管、歧管体、传感器、支架和气门。
    此时请勿选择包面零部件。您要比较包面与原始表面。
接下来，创建可视化偏差场景：
  1. 创建标量场景。
  2. 选择标量场景 1 > 标量 1 > 零部件节点，然后将零部件设为包面。
  3. 选择标量场节点，然后设置下列属性：
    属性 设置
    函数 DeviationDistance.Root
    剪切 关闭
    单位 mm
    最大值 1.0
    场景会显示如下：

    可通过下列方法改进第一次包面结果：调整参考设置，增加额外选项来处理特征相关问题。本教程的其余部分着重依次介绍如何改进几何特征，以及确定问题和修正问题的解决方案。
