改进通道定义

除改善包面中零部件的表面，您还可以进行局部包面，即从包面操作中排除所选择的零部件或零部件表面。从包面排除零部件后，则被排除的零部件的初始曲面网格化被传递到最终包面。

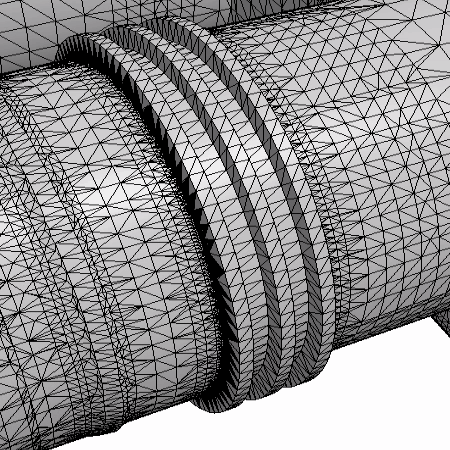

依据当前参考目标尺寸 8 mm，歧管交叉管中存在的三个通道已被去特征。当前包面中通道的位置如下图所示：



取决于流量分析的要求，对通道去特征可能是期望的结果，因为这可以简化几何，而对流量分析没有负面影响。当通道本身仅有 2.5 mm 宽时出现去特征。此区域中的八叉树三角形基于目标尺寸，这表明包面无法捕捉细节。

为了保持这一功能，提取构成该功能的块，并选择保持导入面。

  1. 分割含有通道的歧管体表面：
    1. 展开几何 > 零部件 > Manifold Body(歧管体) 节点。
    2. 右键单击表面 > 面，然后选择根据块分割。
    3. 在根据块分割零部件表面原位对话框中，选择块项 [80, 215]。
    4. 在块选择控制组合框中，单击多增长选定块。在块多增长选项对话框中，将步数设置为有限，值为 5。单击确定。

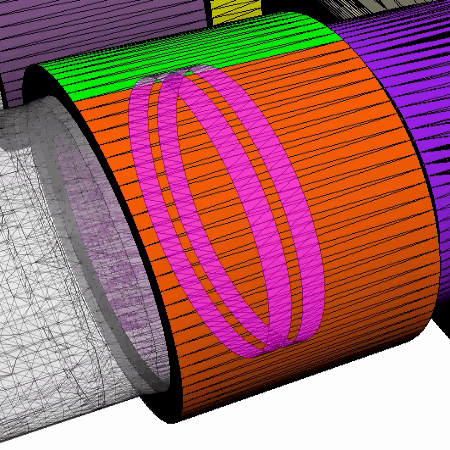

      选定对应通道的块和连接通道的块。为了提高可视性，通道块显示如下。

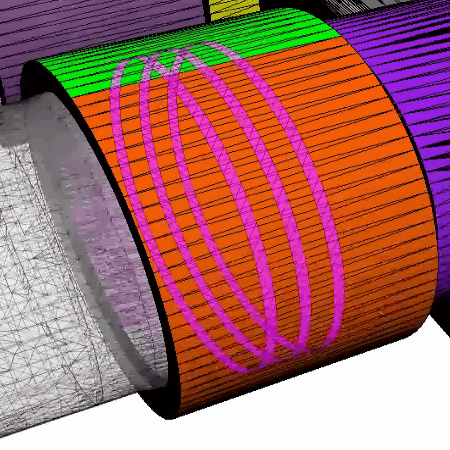

      连接通道的块显示如下。

    5. 将零部件表面名称设置为通道。
    6. 单击创建，然后单击关闭。
    新表面出现在模拟树中。
  2. 保留通道零部件表面的导入面：
    1. 选择操作 > 包面节点并激活执行局部包面。
    2. 展开操作 > 包面 > 默认控制节点。
    3. 选择保留的输入表面节点，然后将排除表面设为歧管体 > 表面 > 通道。
重新运行包面：
  1. 右键单击操作 > 包面，然后选择执行。
当过程完成后，显示通道零部件表面：
  1. 展开表面 1 节点。
  2. 选择零部件节点，保持当前零部件选择，还要选择包面 > 歧管体 > 通道零部件表面。


    现已使用初始曲面网格化将通道包括在内。
