结合防接触使用内置包面挡板膨胀
要使用默认内置包面挡板膨胀选项改进表面定义，可包括挡板表面的防接触，并增加挡板上的表面三角形化。
- 如果已完成创建真实挡板的步骤，则关闭模拟而不保存，然后打开先前保存的 .sim 文件。
- 右键单击，然后选择。
-
选择防接触节点，然后设置以下属性：
属性 设置 表面 挡板和歧管体 最小尺寸 1.0 mm - 将防接触节点重命名为挡板 CP。
-
为获得更细化的表面，请使用另一个表面控制更改挡板表面尺寸：
-
选择面控制 2 节点，将零部件表面设置为挡板，然后设置下列属性：
节点 属性 设置 控制
目标表面尺寸目标表面尺寸 指定自定义值 最小表面尺寸最小表面尺寸 指定自定义值 值 基数百分比 2.0 基数百分比 1.0
-
选择面控制 2 节点，将零部件表面设置为挡板，然后设置下列属性：
-
要重新执行包面，右键单击，然后选择执行。
该过程完成后，Simcenter STAR-CCM+ 会将新结果更新到显示内容：

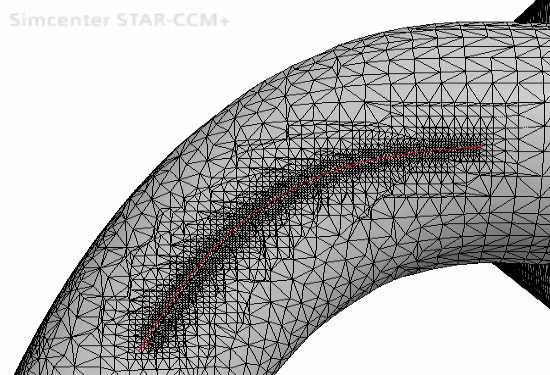

挡板相交区域的特写如下所示：
