封盖几何

由于要抽取歧管的内部体积，所以必须提供基本上不透水的导入表面作为起点。获得此表面的方法是封盖歧管中开放的进口和出口边界区域。

有两种不同的工具来帮助封盖孔，它们是多边形块填充和孔填充。对于没有闭环定义和/或非平面型的随意形状孔，多边形块填充是一种快速简便的封闭方法。顾名思义，此过程就是通过创建完全覆盖孔区域的面来给表面“打补丁”。孔填充在孔周围使用闭环特征边定义，是填充具有明确定义的孔的更精确方法。这两种方法在本例中都用到了。
  1. 要打开包面泄露检测对话框和相关的表面修复工具：
    1. 导航至几何 > 操作。
    2. 右键单击包面节点，然后选择运行泄露检测。

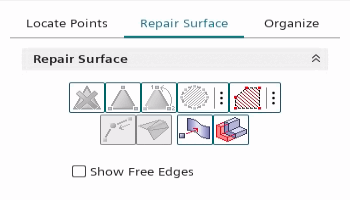

  2. 在泄漏检测对话框中，选择修复表面选项卡。

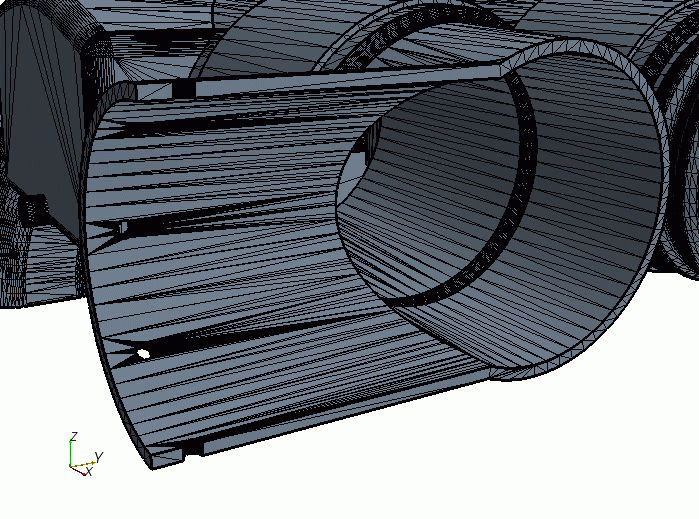

  3. 调整视图以使歧管进口管部分如下图所示：


进口边界分三个阶段封盖。首先从中平面上的矩形部分开始：
  1. 在修复表面面板中，单击 （填充多边形块）。

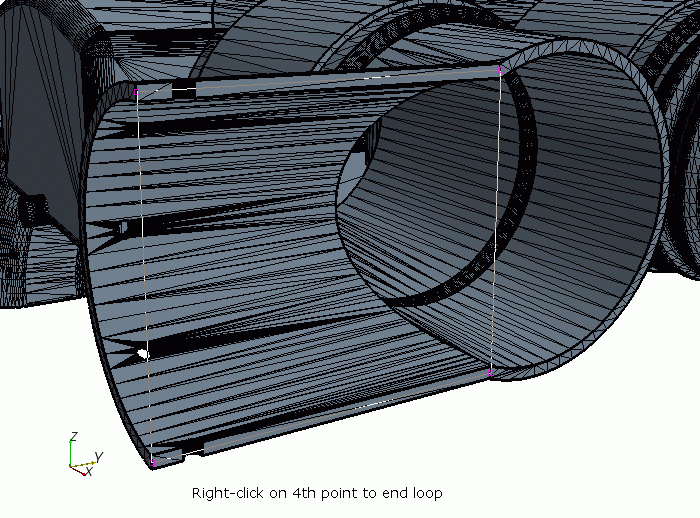

  2. 在进口管材料厚度表面的四个对角上各单击一次，如下图所示。要完成块填充操作，在选择第四个角点的同时单击右键。

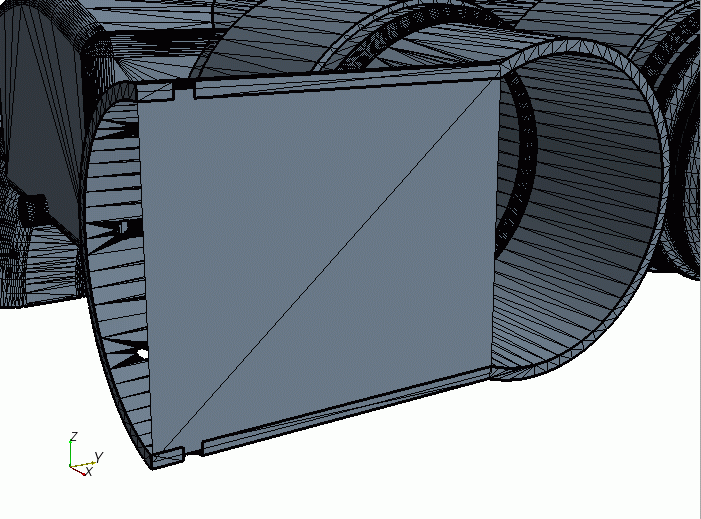

    表面块按以下所示方式填充：


注如果出现操作错误，请使用 （撤消）。在拼接表面发生重叠完全可以接受，因为包面会自动处理此类重叠问题。
  1. 对中平面的圆柱部分以及在半圆柱的进口平面，重复执行以上过程。

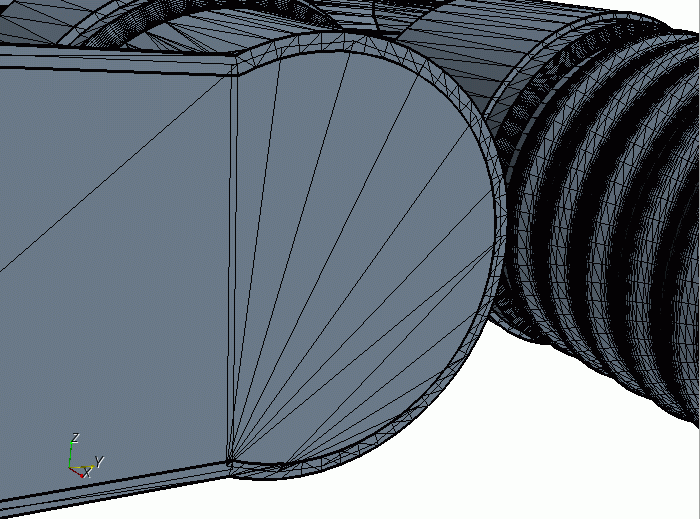

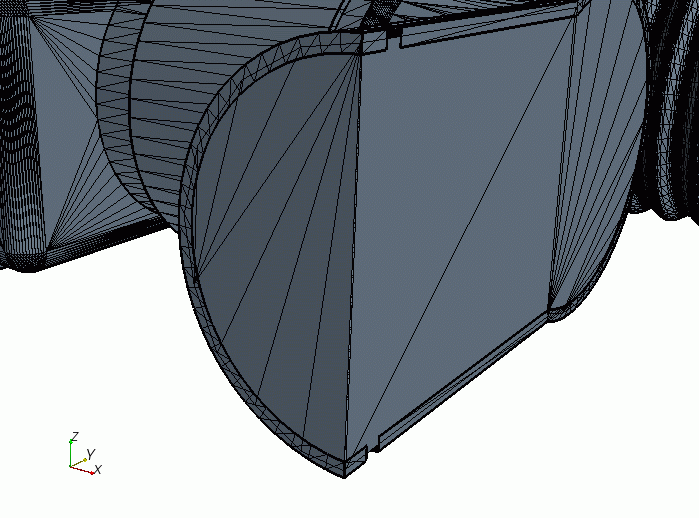

    拼接表面如下图所示：




对于其余开放边界，请使用孔填充而不要使用多边形块填充。包面泄露检测工具的默认设置只允许选择面。要选择边或节点，请激活相应的选项：
  1. 在图形窗口底部，停用 （允许选择面）并激活 （允许选择边）。
  2. 调整视图以便查看交叉管的开放边界。
  3. 双击孔周围的特征边以便一次性将它们全部选定。
  4. 要填充孔，请在修复表面面板中单击 （使用选定边填充孔）。

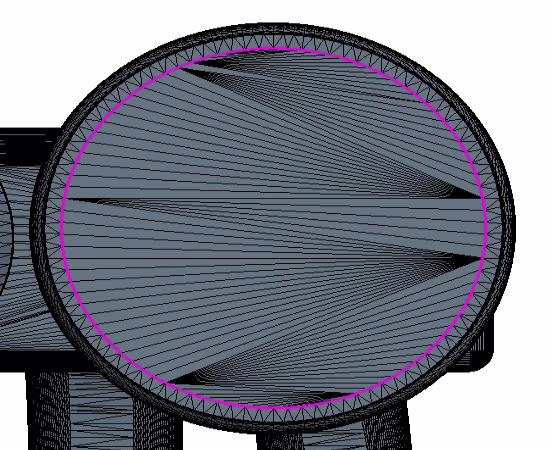

    孔填充的结果如下图所示：



  5. 重复以上过程，填充歧管主体的出口管末端上的三个孔。要选择所有三个部件曲线环，在选择过程中按住 <Ctrl> 键。

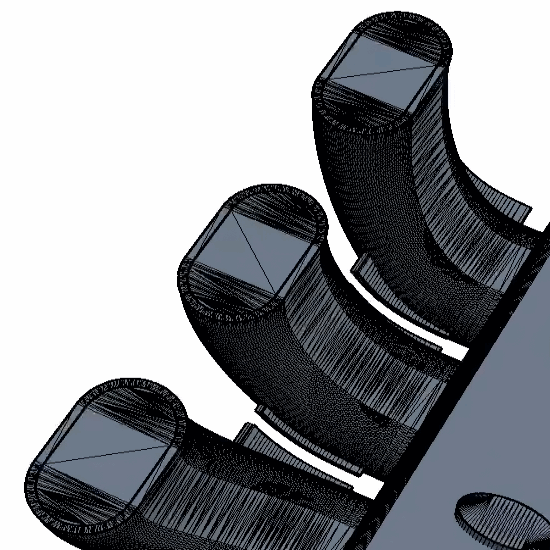

    出口管上的孔填充结果如下图所示：


    至此，几何上的所有主要孔均已封闭。
