网格操作：导入的控制阀

本教程说明如何使用 Simcenter STAR-CCM+ 中的表面和体积网格化操作为单一区域生成含有棱柱层的多面体网格。教程中也说明了构建切割体网格单元所需要的输入。

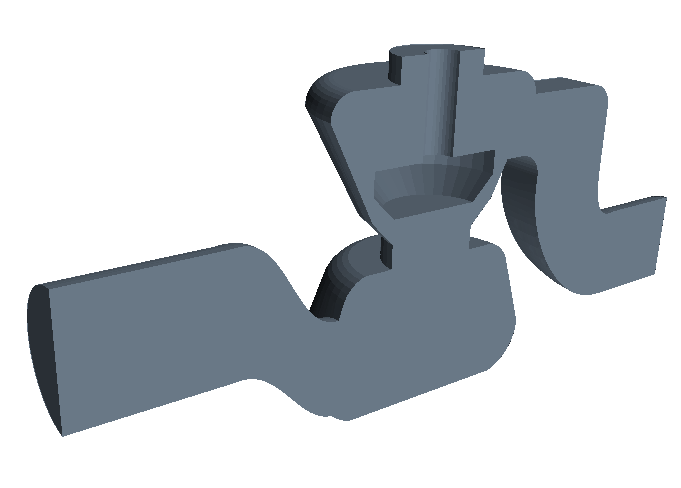

首先从导入的 Parasolid 文件中的几何开始。该几何是水流量管理中常用的一种控制阀的几何。



控制阀处于几乎关闭的位置，水流自近端流入，从远端流出。使用布尔运算和转换操作作为网格化过程的部分内容。

本教程分为以下几个小节：
