创建真实的挡板

如果需要零厚度挡板且原始的导入表面具有必要的面，那么包面可在运行主包面操作后缝合挡板面。

在此过程中，将挡板连接到经过修复的导入面。当将包面输入到表面重构后，结果是为挡板创建了高质量、零厚度的内壁面。
  1. 对于几何场景 1，选择表面 1 > 零部件，然后将零部件设为 Baffles(挡板)、Cross pipe(交叉管)、Inlet pipe(进口管)、Manifold body(歧管体)、Sensor(传感器)、Struts(支架) 和阀。
  2. 选择挡板和输入表面零部件以进入表面修复模式：
    1. 在主模拟树内，展开几何 > 零部件，然后同时选择挡板和歧管体。
    2. 右键单击其中一个选定节点，然后选择修复表面。
    3. 在显示的表面修复选项对话框中，单击确定。
    4. 在表面修复面板中，选择全局选项卡。
    5. 在全局工具内，单击 （相交或布尔选择面）。

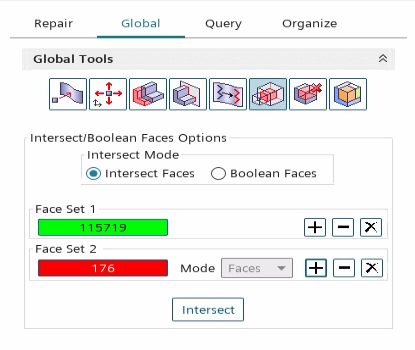

    相交/布尔运算面工具要求您选择两组面，即面组 1 和面组 2。
  3. 为面组 1选择面：
    1. 在图形窗口底部，停用 （允许选择边）并激活 （允许选择面）。
    2. 单击 （选择零部件表面/零部件曲线的面/边）选择零部件上的面。
    3. 在选择零部件表面/曲线对话框中，选择歧管体零部件。
    4. 单击应用，然后单击关闭。
    系统显示歧管体零部件表面被选定。
  4. 将选定面添加到面组 1：
    1. 在面相交/布尔运算选项组合框中的面组 1 框中，单击 （将选定面添加至组）。
    2. 在图形窗口中，单击 （清除选择的面）以清除现有选择。
  5. 重复以上过程，将所有挡板零部件表面添加到面组 2。
  6. 在面相交/布尔运算选项框中，单击相交。


    图形窗口更新显示内容，显示两组面之间的相交线。在场景中仅显示挡板表面可以看到更清晰的视图。
  7. 在图形窗口中，右键单击歧管体的表面，然后选择歧管体 > 隐藏

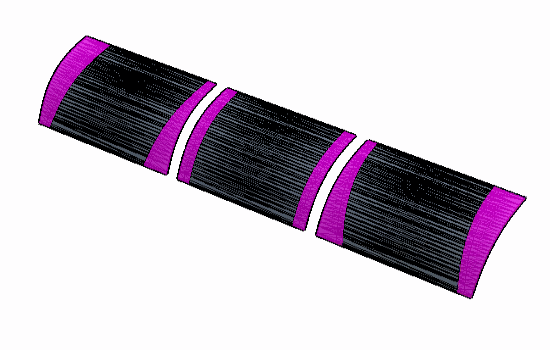

如果有挡板表面突出至包面以外，则体网格生成器无法正常工作。为避免出现这种情况，必须删除挡板表面的突出部分。这些部分在下图中以米黄色显示：

  1. 删除挡板表面的突出部分：
    1. 在图形窗口中，双击突出区域内的一个面。
      此操作会选择相关边界边内的整个部分。
    2. 按住 <Ctrl> 并继续双击以前所示的其他部分内的面，直至所有部分均被选定。


    3. 在表面修复面板中，选择修复选项卡。
    4. 在表面修复组合框中，单击 （删除选定面）。

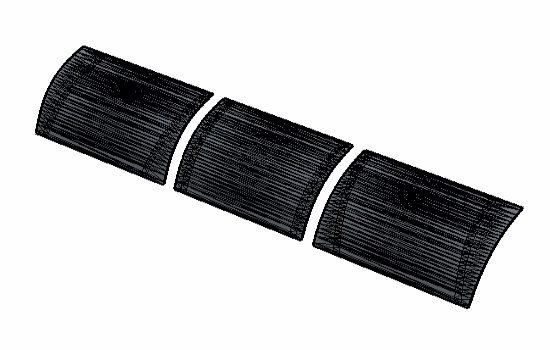

    5. 在表面修复面板底部，单击关闭。
创建挡板和歧管体之间的接触：
  1. 展开几何 > 零部件 > 挡板 > 表面节点。
  2. 同时选择面、面 2 和面 3，然后右键单击其中一个选定的节点，并选择创建挡板。
重新运行包面：
  1. 右键单击操作 > 包面，然后选择执行。
    当过程完成后，Simcenter STAR-CCM+ 更新显示屏，显示新结果。
至此，这些档板已可用于表面重构。只要将零部件指定给区域，最终的表面网格就可用于体网格生成。
