网格化：多零部件热交换器

本教程演示在 Simcenter STAR-CCM+ 中处理多零部件时如何使用面网格和体网格生成工具。

从 Parasolid Transmit 几何文件开始，构建含有棱柱层的多零部件多面体网格。定义适当的表面，为每个零部件创建网格，并在零部件之间的交界面处创建共形网格。

拟被网格化的热交换器装配包含多个流体通道，这些通道由两个端室连接，其中一端室被分割，藉此强制流体在系统中循环。流域被包含在一个实体圆柱体内，圆柱体是空心的。两个单独的体包含在单一 Parasolid Transmit 文件内。这些是几何的流体和实体零部件。

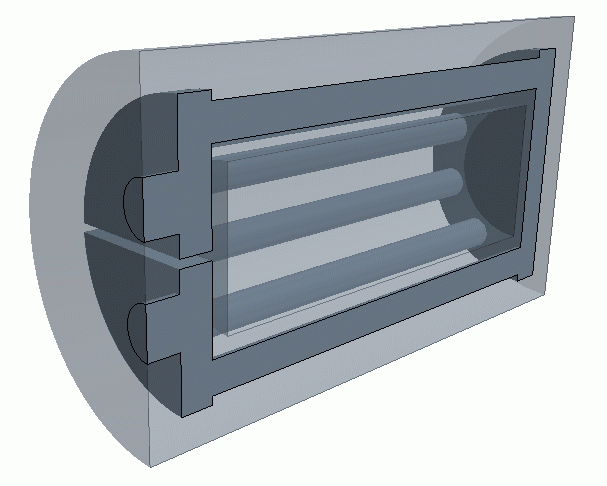

热交换器几何如下图所示。该容器是对称的，因此仅导入和网格化半个几何。
