涡轮机网格生成器：压缩机级

在涡轮机应用中对流建模时，精确求解分析需要流对齐结构化网格。Simcenter STAR-CCM+ 中的涡轮机网格操作根据用户指定的输入表面和参数生成流对齐结构化网格。

在本教程中，您将为燃气轮机发动机中的单个压缩机级生成网格。

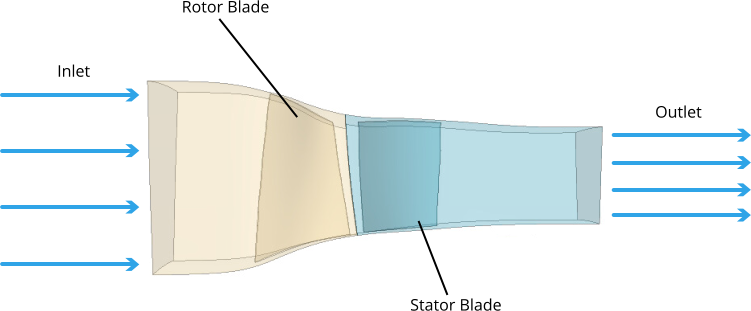

模拟包含两个区域：一个用于燃气涡轮发动机的转子通道，一个用于定子通道。每个区域都由周期交界面封闭并包含一个叶片。转子通道和定子通道之间的表面形成了一个混合平面交界面，可在两个周期旋转区域之间传递周向平均流场数据。

转子气道几何包含转子叶片和罩体表面之间的尖端间隙。但是，定子叶片和轮毂之间没有尖端间隙。

本教程重点介绍涡轮机应用的网格化工作流程。因此，本例不需要物理设置。
