改进传感器部件定义

传感器部件连接在歧管体的底部,这是不期望出现的情况。

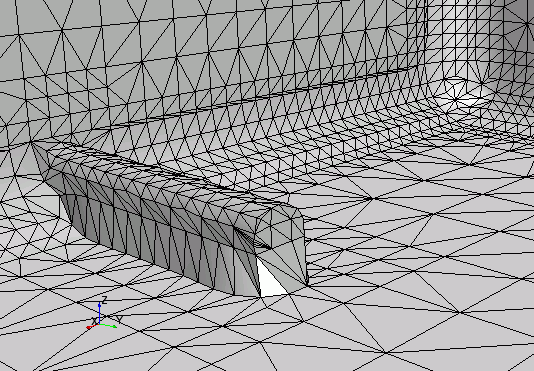

传感器区域的包面目前如下图所示:


传感器和歧管底部之间的间隙约为 2 mm,这小于当前 8 mm 的目标表面尺寸。

为防止包面将两个边界连接在一起,应使用防接触。

  1. 导航至几何 > 操作 > 包面
  2. 右键单击防接触,然后选择新建 > 一组防接触组
    防接触 > 防接触节点随之创建。
  3. 选择防接触 > 防接触节点,然后设置以下属性:
    属性 设置
    表面 歧管体传感器
    最小尺寸 0.5 mm(注意单位)

    最小尺寸值表示两个部件之间的空间中的三角形尺寸,该尺寸确定区域中的八叉树细化。该值小于间隙尺寸(通常是该距离的一半或四分之一)。本例中,在传感器和歧管底部之间的 2 mm 间隙中生成了四个八叉树三角形。

    即使设置了最小尺寸,仍可将两个表面连接在一起。最小尺寸值只是包面细化的停止尺寸,它可导致两个表面处于分离状态。此值也必须大于零。

  4. 防接触重命名为传感器防接触

    与歧管相比传感器很小,因此通过为传感器边界指定局部化的目标和最小表面尺寸来提高此区域的三角化程度。

  5. 右键单击包面 > 自定义控制,然后选择新建 > 表面控制
  6. 编辑自定义控制 > 表面控制节点,然后设置以下属性:
    节点 属性 设置
    面控制 部件表面 传感器
    控制 > 最小表面尺寸 最小表面尺寸 自定义
    控制 > 目标表面尺寸 目标表面尺寸 自定义
    > 目标表面尺寸 基数百分比 1.0
    > 最小表面尺寸 基数百分比 0.5
重新运行包面:
  1. 右键单击操作 > 包面,然后选择执行
    包面过程完成后,STAR-CCM+ 会将新结果更新到显示内容:

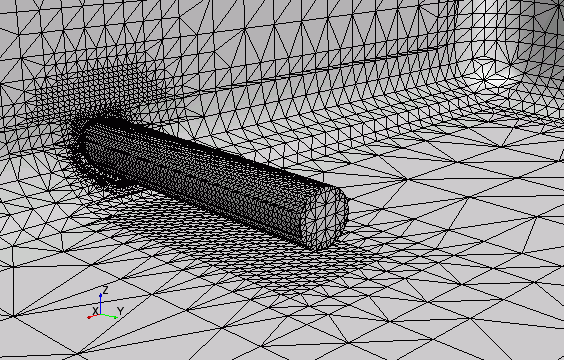

    传感器部件不再联接到歧管体。表面分辨率得到提高,由此传感器已明确定义,且清晰地与歧管侧壁面相交。
